👉 Arduino, рубрика «Весёлые ручки» 😅

🔥 Сегодня у нас «Весёлые ручки» захватывающее приключение – мы заставим наш LCD-дисплей на Arduino показывать не только текст, но и символы!

📜 Вот наш план:

1. Настроим LCD: Для начала мы скажем нашему Arduino, где подключен дисплей и какого он размера.

2. Кастомные символы: Cоздадим свои собственные символы, такие как сердечки и смайлики.

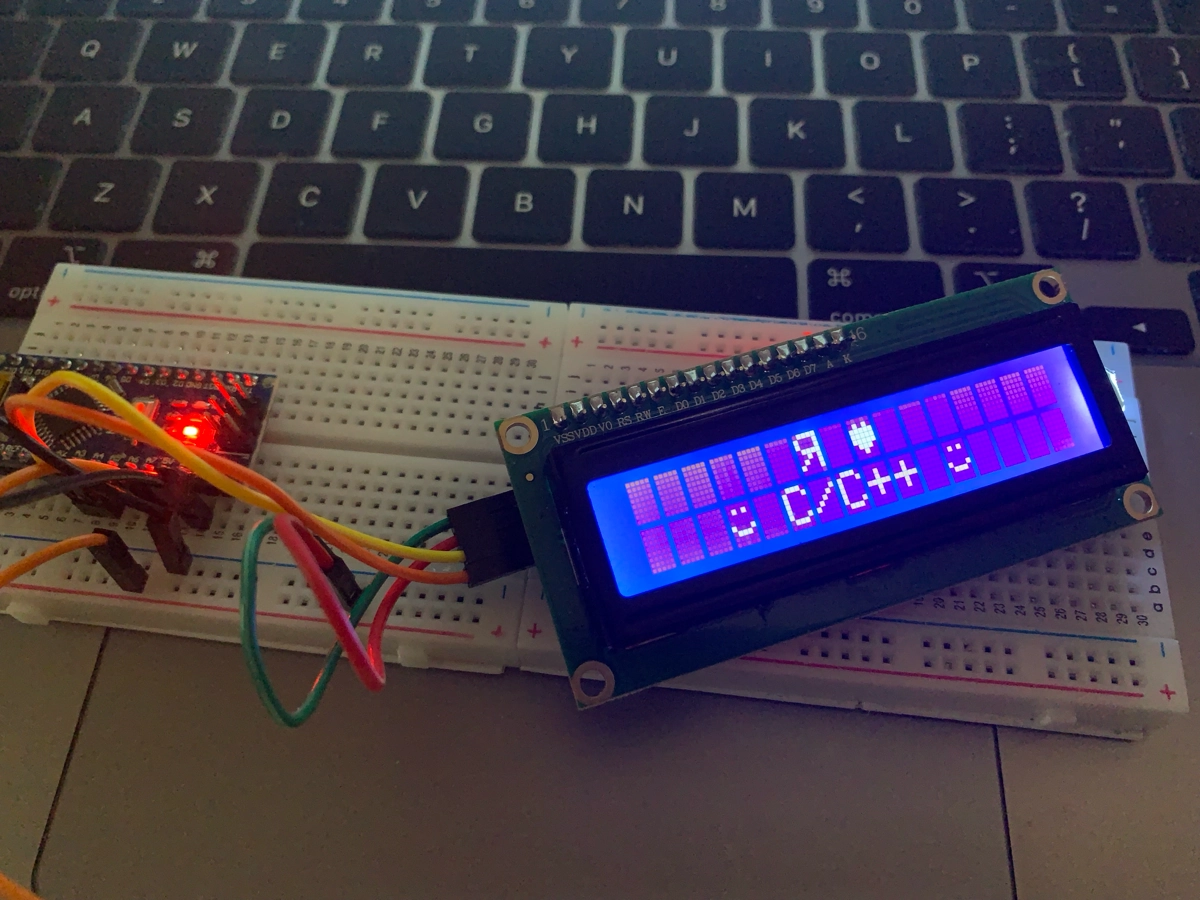

3. Добавим сообщение: Как только наши символы будут готовы, мы покажем их на экране и добавим текст.

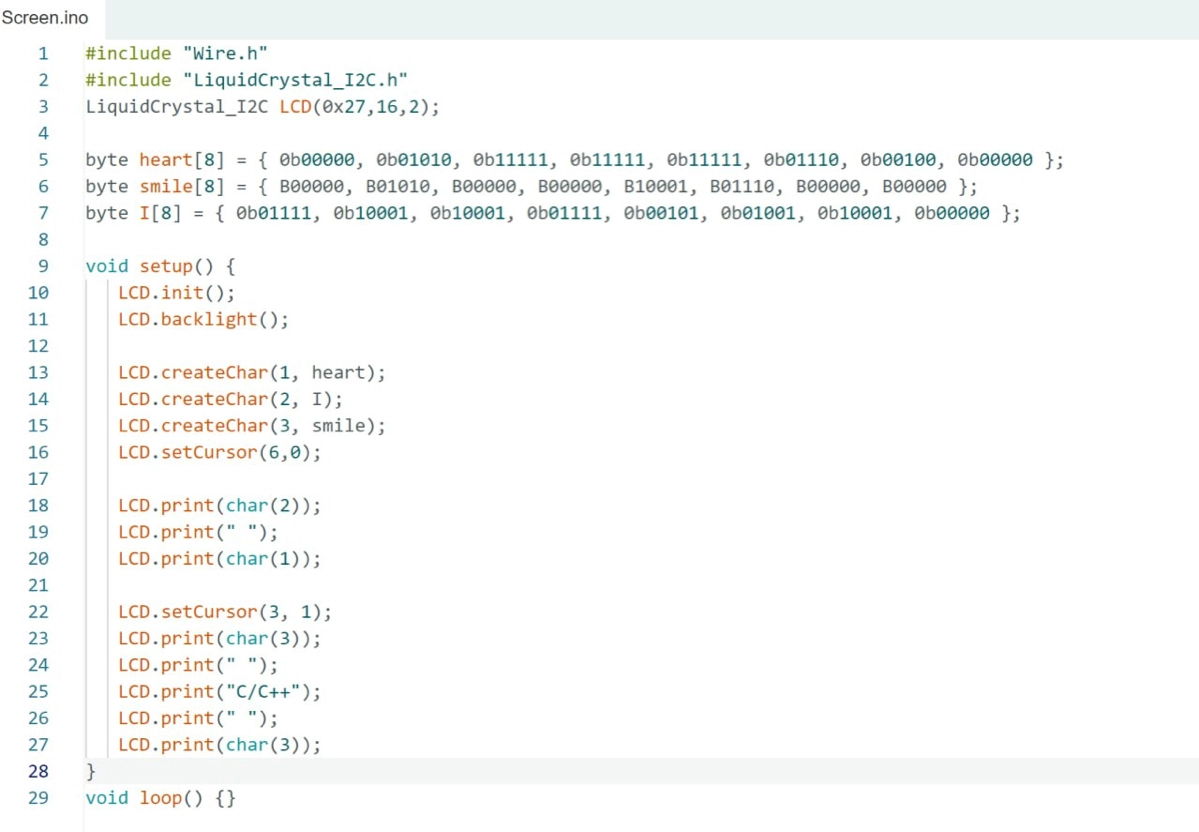

⚙️ Давай разберём наиболее важные строки кода:

✅ LiquidCrystal_I2C LCD(0x27,16,2); ⬇️

Создаёт объект LCD типа LiquidCrystal_I2C, который управляет дисплеем через интерфейс I2C.

📌 0x27 - это I2C адрес дисплея. 📌 16 - количество столбцов на дисплее. 📌 2 - количество строк на дисплее.

✅ byte smile[8] /heart[8]⬇️

Эта строка создает массив байтов, который определяет пользовательский символ (в данном случае смайлик) для отображения на дисплее.

📌 Массив smile содержит 8 байт, каждый байт определяет строку пикселей символа 5x8.

✅ LCD.createChar(1, heart); ⬇️

Загружаем символ (сердце). 📌 1 - это индекс (номер) пользовательского символа (от 0 до 7). 📌 heart - это массив, определяющий символ (в данном случае, сердце).

✅ LCD.setCursor(6,0); ⬇️

Устанавливаем курсор дисплея на конкретную позицию, куда будет выведен следующий символ или строка. 📌 6 - это номер столбца (от 0 до 15 для 16-столбцового дисплея). 📌 0 - это номер строки (от 0 до 1 для 2-строчного дисплея).

• Создания символов: https://maxpromer.github.io/LCD-Character-Creator/

• Библиотека для русификации, https://github.com/locple/LCDI2C_Multilingual , но там, как я понимаю, нужен дисплей Surenoo SLC1602A
