Диаграмма последовательности (Sequence Diagram) — один из ключевых инструментов системного аналитика, помогающий визуализировать взаимодействие объектов в системе. Она показывает, как объекты взаимодействуют между собой во времени, описывая последовательность вызовов, обмена сообщениями и результатами.

Для чего нужна диаграмма последовательности? Диаграмма последовательности полезна для: - Понимания взаимодействия объектов в сложных системах. - Моделирования сценариев использования (Use Case). - Определения порядка взаимодействий в системе. - Проектирования архитектуры и коммуникации между компонентами.

Визуализация процесса помогает как разработчикам, так и аналитикам лучше понять, как работает система и как передаются данные между её частями.

Основные элементы диаграммы: 1. Участники (акторы) — объекты или системы, взаимодействующие в процессе. Это могут быть пользователи, внешние системы или внутренние компоненты. 2. Линии жизни (lifelines) — вертикальные линии, представляющие "жизнь" объекта на протяжении времени. 3. Сообщения (messages) — горизонтальные стрелки, указывающие на обмен сообщениями между объектами (вызов методов, отправка данных и т.д.). 4. Условные блоки (alt, loop, opt) — позволяют показать ветвления, циклы и альтернативные сценарии.

Как читать диаграмму последовательности? 1. Верх вниз: Диаграмма отражает последовательность событий во времени — взаимодействия начинаются сверху и продолжаются вниз по диаграмме. 2. Горизонтальные стрелки указывают на сообщения между объектами (вызовы методов, запросы и ответы). 3. Линия жизни (вертикальная линия) показывает "жизненный цикл" объекта или участника: когда объект активен или выполняет действие.

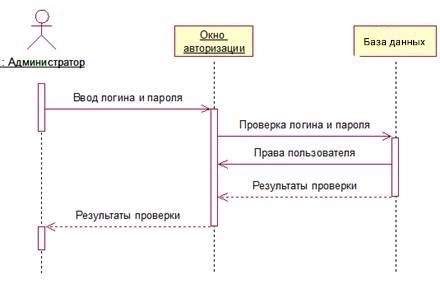

Пример использования: Допустим, вы моделируете сценарий авторизации пользователя. Диаграмма последовательности покажет следующие шаги: 1. Пользователь вводит свои данные и отправляет запрос. 2. Система отправляет запрос к базе данных для проверки учётных данных. 3. Получает ответ от базы данных (успешная или неуспешная аутентификация). 4. Система уведомляет пользователя о результате (успешный вход или ошибка).

Эта диаграмма поможет визуализировать взаимодействие всех объектов в процессе авторизации и лучше понять, на каком этапе могут возникать проблемы.

Когда использовать Sequence Diagram? - Когда нужно проанализировать сложные взаимодействия внутри системы. - При работе над проектами, где важен порядок вызовов и обмена данными между компонентами. - Для документирования системных процессов и их последующего анализа.

Инструменты для создания Sequence Diagram: Есть множество инструментов для создания диаграмм последовательности. Некоторые из них: - Lucidchart - Draw.io - Enterprise Architect - PlantUML

Эти инструменты позволяют быстро создать диаграмму, добавив участников, сообщения и визуализировать процесс.

Заключение Диаграммы последовательности — это мощный инструмент для моделирования взаимодействий в системе. Они помогают не только системным аналитикам, но и разработчикам, проектировщикам и тестировщикам лучше понять, как работает система и как происходит обмен информацией между её компонентами.
