Китайский стартап запустил серийное производство DPU третьего поколения

Первый DPU Yusur K1 был представлен еще в 2019 году как экспериментальная модель для проверки возможности создания собственного DPU, способного ускорять работу сети, СУБД и ИИ. Чип использовал 55-нм техпроцесс, обрабатывал 2 млн запросов SQL в секунду и имел производительность около 1 Топс.

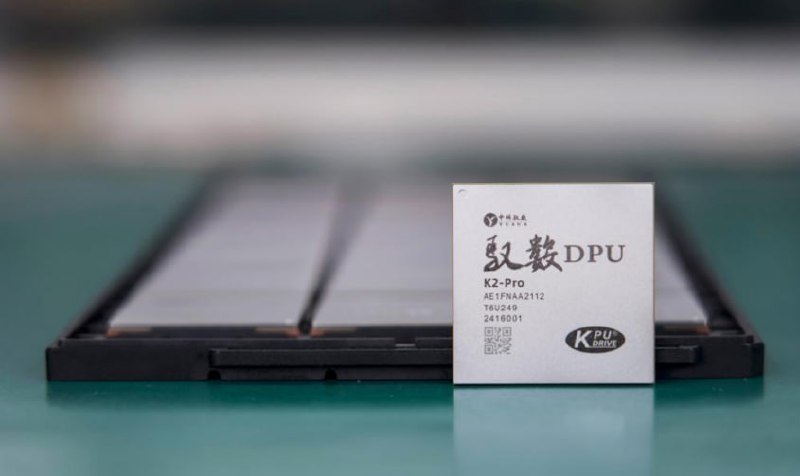

В 2022 году был представлен полноценный DPU Yusur K2. Он был создан с использованием 28-нм техпроцесса, имел два интерфейса 100GbE, обрабатывал 10 млн запросов SQL в секунду и достигал мощности 15 Топс. Модель K2-Pro имеет аналогичные характеристики, но, по словам главы Yusur, на 30% энергоэффективнее своего предшественника. Сетевые возможности позволяют обрабатывать до 80 млн пакетов в секунду с совокупной пропускной способностью интерфейсов 200 Гбит/с.

DPU Yusur серии K основан на программно-определяемой архитектуре KPU с собственным набором инструкций и программной платформой HADOS, включающей операционную систему, набор движков и API для различных функций, а также все необходимые средства разработки. Поддержка P4 упрощает разработку сетевых приложений для этой архитектуры.

K2-Pro включает четыре управляющих ядра и набор движков для поддержки сетевых интерфейсов, разгрузки сетевых операций, криптографии, SR-IOV, RDMA и NVMe-oF. Также в состав DPU входит BMC-контроллер на базе OpenBMC и два набора по 16 линий PCIe 3.0.

Планы по дальнейшему развитию серии DPU амбициозны: следующее поколение, K3, должно увеличить вычислительную мощность в 10 раз до 150 Топс. В поколении K4 производительность как минимум утроится, а сетевая часть будет включать уже четыре интерфейса 200GbE.
