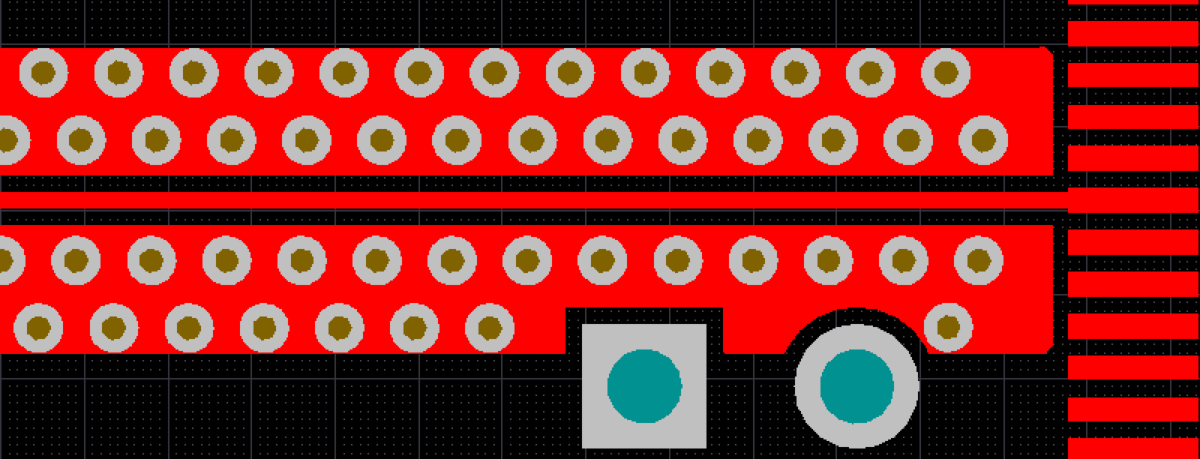

Всем привет! На ютубчике нашёл интересное видео как распространяются разные РЧ волны на плате с одним и тем же экраном. Мы же все помним что высокочастотные линии нужно экранировать via с двух сторон. Но мало кто пишет про расстояние между этими виа. А оно должно зависеть от длинны волны сигнала который мы экранируем. Так вот расстояние между виа должно быть не более чем длинна волны / 20. То есть если у вас по копланару летит 6ГГц, то 6ГГц -> длинна волны 49.9мм -> 49.9/20=2.5мм - расстояние между виа.

И сама ссылочка на красивое видео. https://m.youtube.com/watch?v=pObtx2xmZDA
