Обучение для самых маленьких проектированию видеонаблюдения 😀залетайте кому интересно https://t.me/+awpRwFngGVw5YmQ6

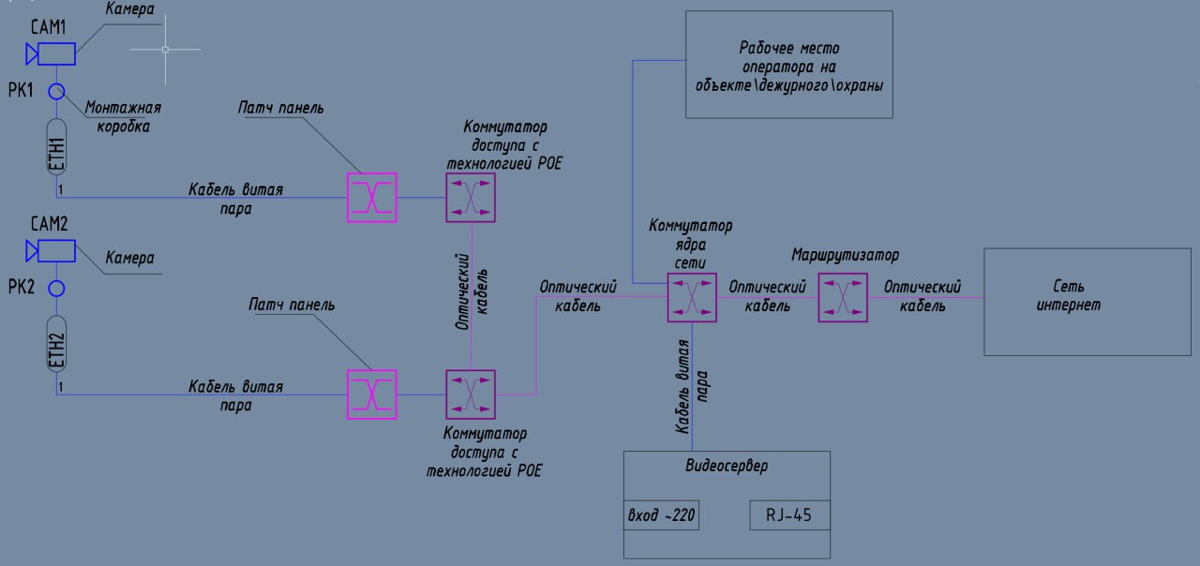

Введение в проектирование систем видеонаблюдения В современном видеонаблюдении преимущественно используются сетевые (IP) камеры. Они обеспечивают высокое качество изображения, гибкость в настройках и интеграцию с другими системами безопасности. Одной из ключевых особенностей таких камер является возможность получения питания и передачи данных через один и тот же кабель – витую пару – с использованием технологии Power over Ethernet (PoE). Давайте разберемся, как это работает, начиная с основ. Сетевые камеры и витая пара Витая пара – это тип кабеля, который состоит из нескольких пар тонких медных проводов, скрученных вместе. Скручивание пар помогает уменьшить электромагнитные помехи и улучшает качество передачи данных. Для подключения сетевых камер используется стандарт кабелей категории 5е или выше (чаще всего категория 6), что позволяет передавать данные на высокой скорости и питать устройства через PoE. Ключевое правило при использовании витой пары – длина кабеля между камерой и коммутатором не должна превышать 90 метров. Это связано с физическими ограничениями передачи сигнала: при превышении этой длины сигнал начинает затухать, что может привести к потере данных и проблемам с питанием камеры. Питание и передача данных по кабелю В системах с поддержкой PoE данные и питание передаются по тем же проводам. Это упрощает монтаж и снижает затраты на дополнительное оборудование. По сути, кабель выполняет сразу две функции: Передает электропитание для работы камеры. Передает данные для передачи видеосигнала и управления камерой. Как передаются данные с использованием электрического сигнала? Электричество используется для представления двоичной информации – единиц и нулей. Когда через провод проходит электрический ток, это интерпретируется как "1" (единица). Когда тока нет – это "0" (ноль). Эти состояния чередуются очень быстро, создавая поток данных, который можно интерпретировать и обрабатывать. Оптические кабели и соединение коммутаторов Когда речь идет о соединении коммутаторов между собой на большие расстояния, используются оптические кабели. Они передают данные не с помощью электрического тока, а с помощью света. Принцип работы здесь похож на электрические сигналы, но с одной разницей: свет либо есть (что соответствует "1"), либо его нет (что соответствует "0"). Оптический кабель состоит из тонкой стеклянной или пластиковой нити, через которую проходит световой сигнал. Этот сигнал может передаваться на значительные расстояния с минимальными потерями. Такой метод передачи обеспечивает высокую скорость и надежность, что делает его идеальным для соединения коммутаторов в сети. Заключение Основы проектирования систем видеонаблюдения включают понимание того, как данные и питание передаются по витой паре с использованием электрических сигналов, а также как оптические кабели обеспечивают связь на больших расстояниях с использованием световых сигналов. Знание этих принципов поможет разобраться в структуре современных систем видеонаблюдения и эффективно работать с ними.
