C4-модель

C4 — это метод визуализации архитектуры системы через четыре уровня детализации (все начинаются на «C», отсюда и название).

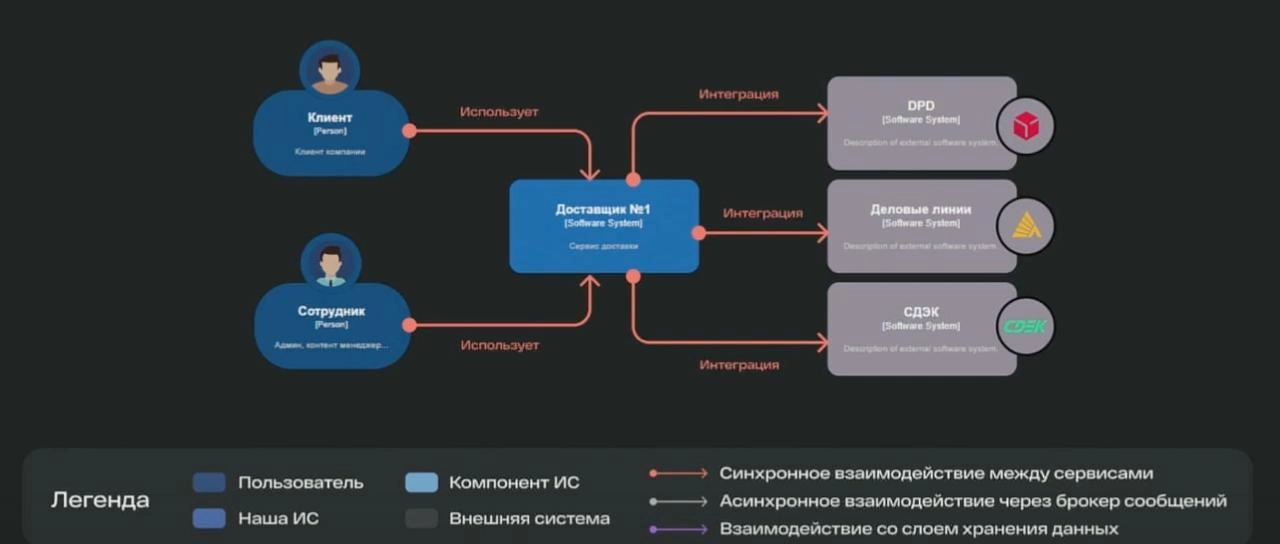

1️⃣Контекст (Context) Смотрим на систему с высоты птичьего полёта: - Что это за система? - Кто её использует? - С какими внешними сервисами она взаимодействует?

Пример: Интернет-магазин взаимодействует с клиентами, платёжными системами и службами доставки.

2️⃣Контейнеры (Containers) Теперь посмотрим на систему ближе: из каких крупных частей состоит система? Контейнеры — это отдельные приложения, сервисы или хранилища данных.

Пример: В интернет-магазине могут быть: - Веб-сайт - Мобильное приложение - API-сервер - База данных

3️⃣Компоненты (Components) Ещё детальнее: из чего состоят контейнеры? Компоненты — это логические блоки внутри контейнера.

Пример: Веб-сайт интернет-магазина может включать:

-Систему авторизации -Каталог товаров -Корзину покупок -Платёжный модуль

4. Код (Code) Самый низкий уровень — реализация компонентов в коде.

Какие классы, функции, модули используются?

Как они взаимодействуют?

Пример: Компонент «Корзина покупок» может состоять из: -Класса Cart -Методов addItem(), removeItem(), checkout()

Зачем это нужно? C4 помогает: ✅ Чётко объяснить архитектуру (от общего к частному) ✅ Увидеть границы системы (что внутри, что снаружи) ✅ Общаться с разными аудиториями (бизнес, разработчики, DevOps)

Моя любимая часть С4 Сколько диаграмм в модели с4? Многие думают что 4, но их 7)

Полезные материалы: - Вот тут есть чеклист проверки своей с4 https://bv-dev.ru/начни-с-начала/ - Вот тут можно послушать как я рассказываю подробнее https://rutube.ru/video/6898265cb67b9012b5d7efe6a328bae9/ (есть на всех платформах, если нужно скажите на какую нужна ссылка скину)
