🎄 Вот-вот начнутся новогодние каникулы. И это означает, что можно будет проводить долгие зимние вечера в окружении своих любимых синтезаторов. 🎹 А что для этого нужно? Правильно! Надо подготовиться заранее и все их подключить! И если все адаптеры питания, силовые и аудио кабели, скорее всего, в наличии, то MIDI-коммутации по обыкновению внезапно не хватает. Особенно их длины.
Дорогое короткое кабло с доставкой 28 января не сможет помешать нашим амбициозным планам — ведь мы сможем распаять MIDI-кабель сами! Потому что главный секрет MIDI-кабеля в том, что несмотря на разъем DIN 5 Pin, в нём только 3 контактных жилы, одна из которых экран. Впрочем, вы об этом и сами могли догадаться по переходникам с DIN 5 Pin на Mini TRS для популярных ныне карманных звуковых коробок. То есть легкими движениями кусачек и паяльника в MIDI-кабель можно превратить завалявшийся с добеспроводных времен кабель джек-джек, которым мы когда-то подключали mp3-плеер к мультимедиа колонкам. Ну или любой двух-жильный экранированный кабель. До начала общегосударственного новогоднего анабиоза ещё можно успеть запастись штекерами DIN 5 Pin, после чего все каникулы можно будет изобретать любые изысканные варианты маршрутизации MIDI-сигнала не испытывая дефицита коммутации.

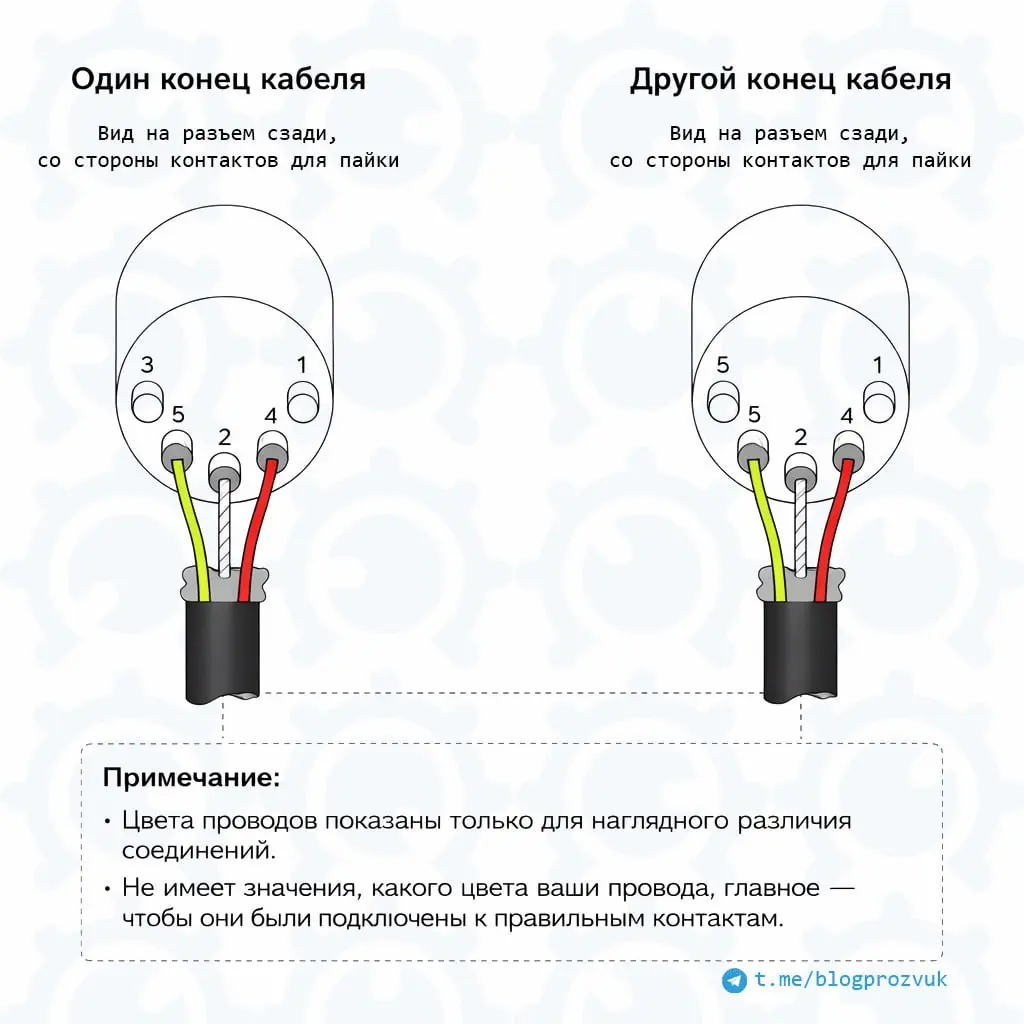

👨🔬 От слов к делу. Чтобы наш проводок создал между приборами токовую петлю с опторазвязкой и по ней побежал асинхронный последовательный цифровой сигнал со скоростью 31,25 кбит/с, на DINах нужно соединить контакты 2, 4 и 5. Причем экран запаивается на контакт 2. Это тот, который в центре. А 4 и 5 с двух сторон от него — это линия подачи тока и линия приёма тока, соответственно. Короче, не надо забивать себе голову — просто паяем как на картинке.
⚠️ Но будьте внимательны и осторожны! Если в сетапе водятся винтажные коробки с интерфейсом DIN Sync (он же Sync24), то наш кабель из подручных средств не подойдёт для их синхронизации. Потому что внутри кабеля DIN Sync должно быть три жилы и экран. Впрочем, если у вас есть приборы с Sync24, то вы, скорее всего, и так об этом знаете.
В общем, готовимся к каникулам грамотно. ✊
