Техеометр: GPS древностей или «Главный архивариус раскопа»

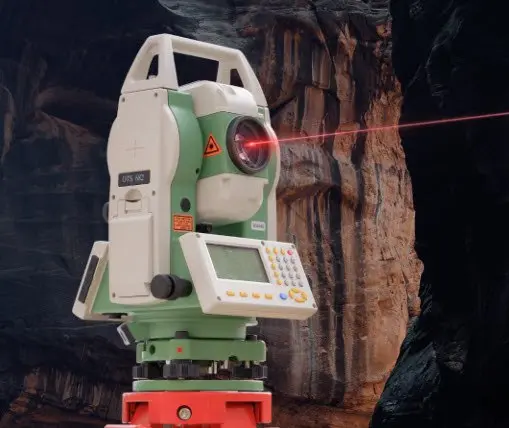

Сегодня расскажем о нашей мечте! И пусть она сбудется! ТАХЕОМЕТР. Что такого в этом слове? И почему оно вызывает мечтательное выражение лица у любого археолога? Тахеометр — это современный высокоточный электронно-оптический геодезический прибор, который объединяет в себе три функции: · Теодолит — для измерения горизонтальных и вертикальных углов. · Дальномер — для измерения расстояний (обычно лазерный). · Микрокомпьютер — для записи данных, выполнения расчетов и решения геометрических задач на месте. Проще говоря, он одновременно измеряет углы и расстояния до нужной точки, а затем вычисляет и записывает ее точные трехмерные координаты (X, Y, Z) в цифровом виде.
Где только его не используют…. Применение очень широко везде, где требуется точная пространственная съемка: · Строительство и геодезия: Разбивка осей зданий, контроль возведения конструкций, топографическая съемка местности. · Кадастр и землеустройство: Определение границ земельных участков. · Горное дело: Мониторинг смещений, расчет объемов работ. · Археология — и это одно из самых важных и эффективных применений.
В нашей любимой археологии тахеометр становится незаменимым инструментом научной документации. ПОЧЕМУ, спросите вы? И ответ есть у нас! 1. Точность и объективность: Замена рулеткам, нивелирам и бумажным планам. Координаты фиксируются с точностью до миллиметра, что исключает субъективные ошибки чертежника. 2. Создание цифровой базы данных: Все объекты сразу заносятся в цифровом виде. Это основа для Географических информационных систем (GIS/GИС) археологического памятника. 3. Трехмерная фиксация: Фиксируется не только план, но и высота (отметка) каждого объекта (костяка, артефакта, слоя), что критически важно для стратиграфии. 4. Скорость работ: Процесс съемки точек происходит гораздо быстрее, чем традиционная зарисовка в масштабе. 5. Неразрушающий контроль: Позволяет с высокой точностью размечать на местности будущие раскопы, сетку квадратов и привязывать их к мировой системе координат.
Это точное нанесение на план каждого найденного объекта: · Артефакты (оружие, керамика, украшения). · Кости (погребения, останки животных). · Структуры (стены, очаги, ямы, колодцы). · Контуры различных слоев и пятен. Это стратиграфическая фиксация: фиксация высотных отметок дна раскопа, поверхностей слоев, залегания важных находок для построения 3D-модели стратиграфии. Это съемка рельефа и топоплана: создание подробной карты памятника и его окрестностей до начала и в процессе раскопок. Это разметка: вынос в натуру сетки квадратов раскопа, основных осей. Это создание разрезов (профилей) стенок раскопа: Быстрая и точная съемка геометрии слоев в разрезе.
Так что это ого-го какая помощи в работе археолога! Нет, не так – ОГО-ГО какая помощь! Мы уже даже теоретически знаем, как с ним работать! 1. Установка и привязка: тахеометр устанавливается на штатив на точке с известными координатами (или им присваиваются условные). Важно, чтобы прибор имел прямую видимость до отражателя (призмы) на всей площади раскопа. 2. Ориентация: прибор "ориентируют" на другую известную точку или с помощью GPS. Теперь его внутренняя система координат связана с реальной. 3. Съемка: помощник с отражательной призмой на вешке (или самим прибором, если используется безотражательный режим) ставит вешку на фиксируемый объект (например, на угол камня или рядом с находкой). Оператор наводит на призму, нажимает кнопку, и прибор автоматически записывает в память 3D-координаты этой точки.
