💻 Программируемые логические контроллеры (ПЛК) производства немецкой компании Siemens пользуются высоким спросом и зарекомендовали себя как надежные устройства, однако они имеют ряд неочевидных особенностей, затрудняющих их использование. Хочу поделиться опытом и начать с совместимости оборудования

🔹 Для начала необходимо разделить понятия управляющей программы и прошивки ПЛК. Управляющую программу пишет и загружает в ПЛК разработчик - она отвечает за логику работы оборудования, реализует технологический процесс. Прошивка (Firmware) отвечает за обработку загруженной в ПЛК управляющей программы. Такие прошивки также есть у модулей ПЛК, HMI-панелей, частотных преобразователей и т.д.

♦ С этим связана проблема определения совместимости отдельных комплектующих системы управления, собранной на Siemens и поиск совместимых между собой комплектующих.

🔹 С устройством, которое прошито определенной версией Firmware можно работать только в определенном диапазоне версий среды разработки - TIA Portal. Основной задачей подбора оборудования является поиск определенных версий Firmware, которые могут работать в одной версии TIA Portal.

♦ Например, в случае если у вас уже есть запущенный объект, на котором используется определенное оборудование - вы не сможете просто пойти в ближайший магазин и купить первую попавшуюся HMI-панель от Siemens.

🔹 Необходимо предварительно составить список требований для всех используемых комплектующих. На сайте поддержки Siemens вы можете найти версию Firmware для используемого оборудования, перейдя на страницу прошивки сможете узнать минимальную необходимую версию TIA Portal.

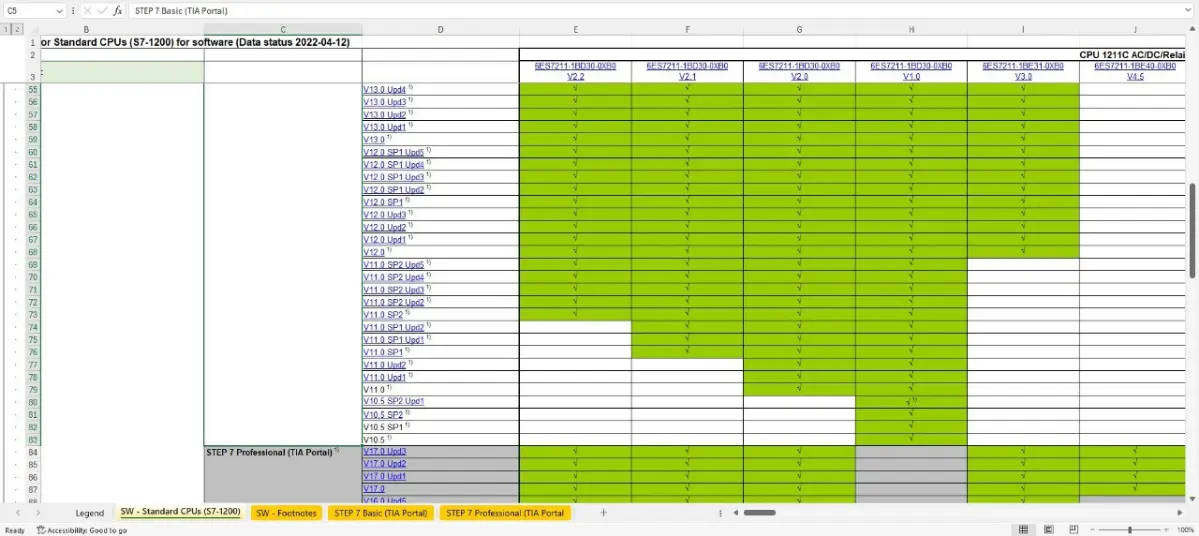

♦ Важно понимать, что в более новых версиях TIA Portal может отсутствовать поддержка старых версий Firmware. Для более точной проверки совместимости можно использовать специальный сервис - Compatibility tool. Для доступа ко всем возможностям потребуется авторизоваться на сайте поддержки. Этот инструмент позволяет получить именно список версий в которых поддерживается оборудование в виде Excel-таблицы. Однако список оборудования ограничен.

🔹 Поддержку некоторых устройств в вашу версию TIA Portal можно добавить установкой HSP (hardware support package) c официального сайта, однако не всегда это помогает. Список модулей, которые поддерживаются в скачиваемом HSP доступен на странице HSP в виде pdf-файла.

🔹 Альтернативным способом обеспечить совместимость является перепрошивка ПЛК - смена используемой версии Firmware. Почти все версии прошивки можно найти на официальном сайте поддержки и скачать оттуда. Процедура обновления также подробно описана. Помните, что в случае возникновения ошибок, отключения питания и прочих непредвиденных обстоятельств - вы можете необратимо повредить устройство, превратить его в “кирпич”. Стоит ли брать на себя такой риск - решать только вам.

🔹 Вместо Firmware для HMI-панелей Siemens переустанавливается целиком операционная система (OS, operation system). Файлы для ее переустановки (образы, images) также можно скачать на официальном сайте, процедура обновления там тоже описана. На самом деле firmware у панелей тоже есть, он представляет собой загрузчик (bootloader) и поставляется вместе с панелью, обновлению вручную не подлежит. В случае неудачной загрузки операционной системы панель можно сбросить к заводским настройкам.

🔹 Возможные сложности с подбором оборудования важно учитывать как линейным инженерам, так и руководителям. В должностные обязанности специалиста по АСУ ТП часто входит подбор оборудования, руководители должны учитывать риски и возможные издержки, связанные с неправильно подобранным оборудованием
