Вы скажете: “Евгений, ну база же, зачем ты про это рассказываешь?”. Как показала практика, база - не всегда база (не везде и не для всех, но об этом далее).

Статическая определимость - это состояние эскиза, при котором все элементы зафиксированы размерами и ограничениями. Что исключает перемещения элементов эскиза без участия человека.

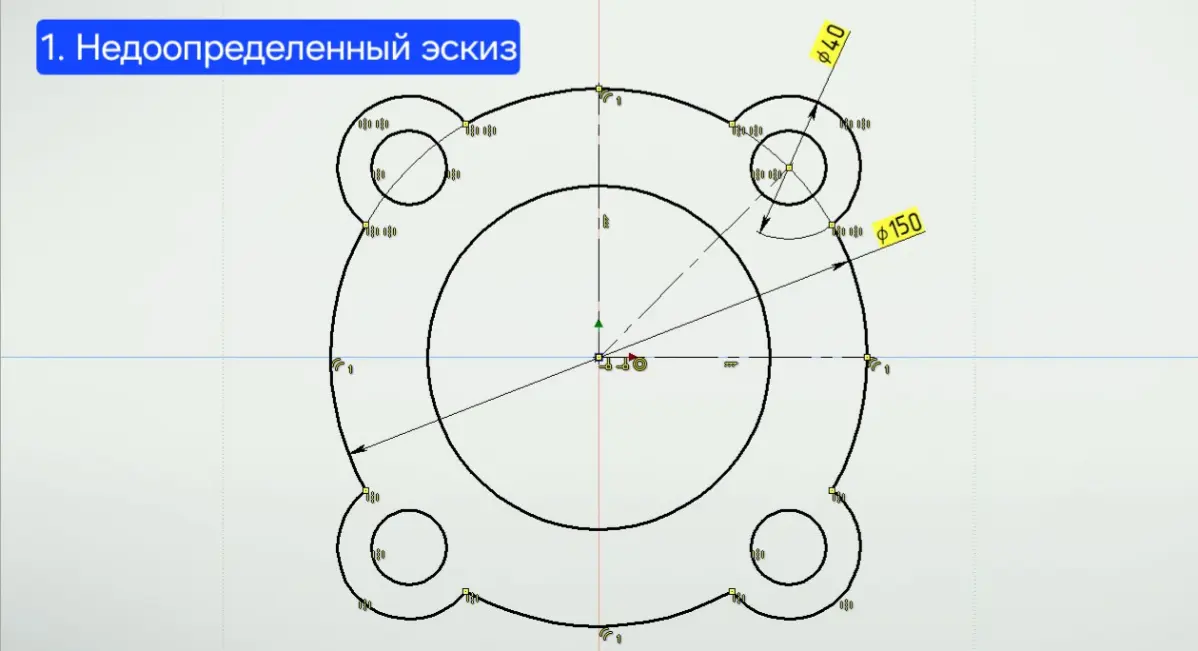

Три состояния эскиза: 1. Недоопределенный - не все размеры и ограничения проставлены. Неопределенные элементы могут меняться непредсказуемо, что нарушит геометрию 3D модели. Элементы такого эскиза обозначаются жёлтым цветом (Рисунок 1)

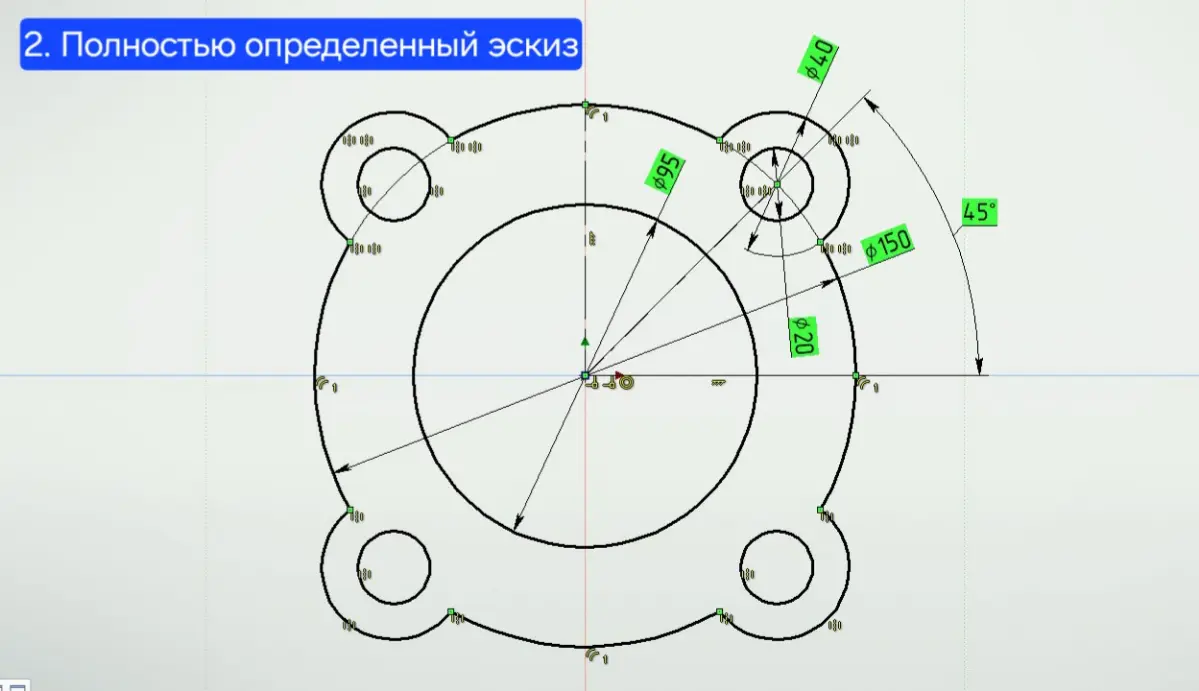

2. Полностью определенный - все размеры и ограничения проставлены. Эскиз “зелёный” (Рисунок 2)

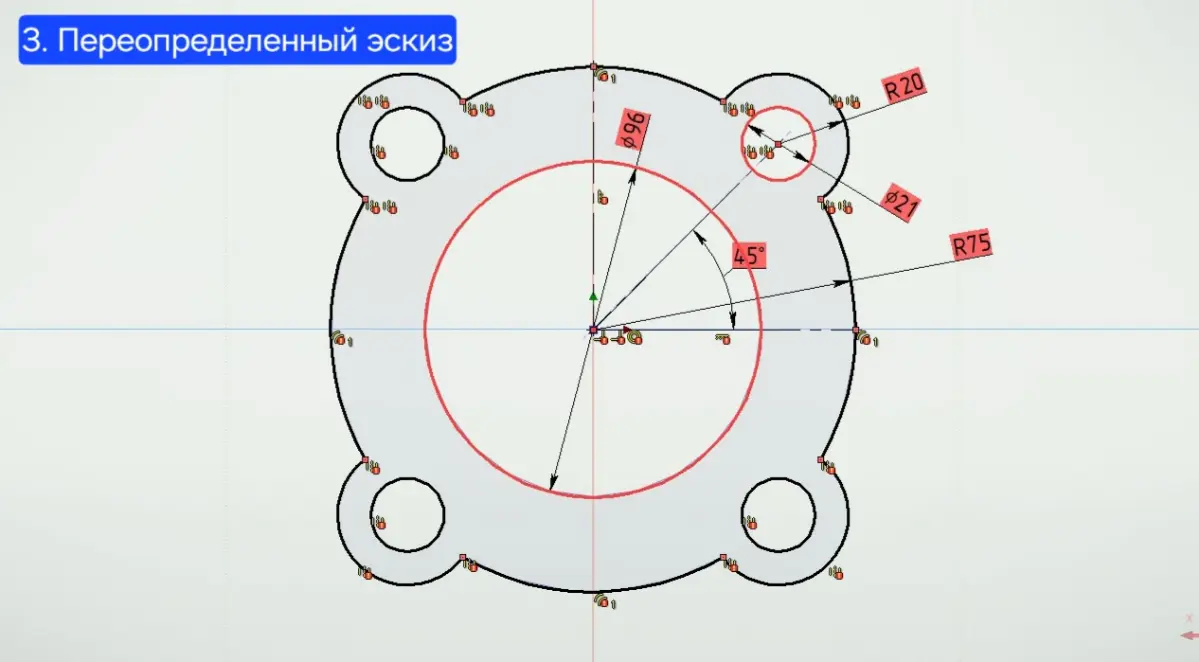

3. Переопределенный - в эскизе есть противоречивые ограничения. Обозначается красным цветом (Рисунок 3)

Почему это важно: ⚠️ Изменения в недоопределенном эскизе могут произойти без вашего участия, например, при перестроении геометрии других элементов -> вы получите некорректную 3D модель -> производство изготовит детали по вашей 3D модели -> детали можно будет выкинуть (в лучшем случае, доработать) -> бизнесу убытки, сроки сдвинутся вправо, вы останетесь без премии

☀️ Поэтому требование “Эскизы должны быть полностью определены” - мастхэв для вашего СТО.

🔪Практика. Для меня это требование было базой с момента устройства в КБ. Не сделаешь эскиз “зеленым” - при проверке получишь замечания, будешь доделывать. Потом как-то проводил обучение работе в CAD, мне задали вопрос: “А зачем вообще размеры ставить?”. Я завис и сначала не знал, что ответить.

- А как вы тогда задаёте размеры? - Ну, с клавиатуры, при создании линий и окружностей (так можно, да) - А размеры поставить? - А зачем, потом редактируешь линии и всё

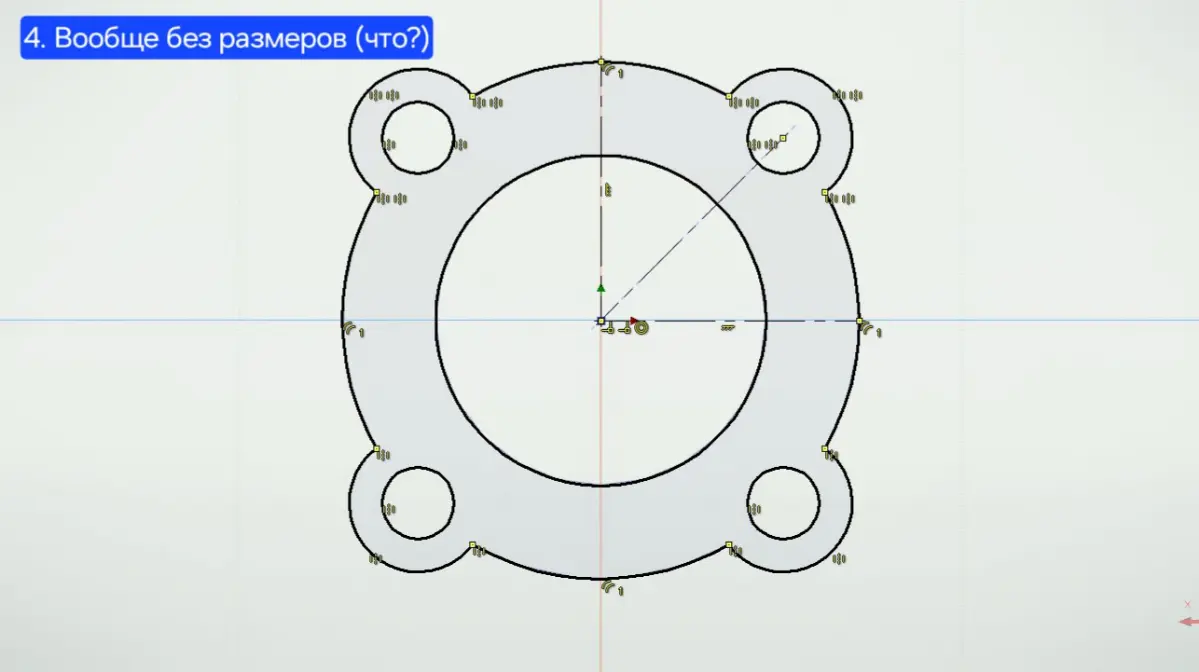

В итоге на эскизе вообще нет размеров (Рисунок 4)

Конечно, может ничего и не отвалится и всё будет ок. Но за это поручиться нельзя, а цена ошибки высока.

Оцените степень занудства и задроства от 1 до 10 :)
