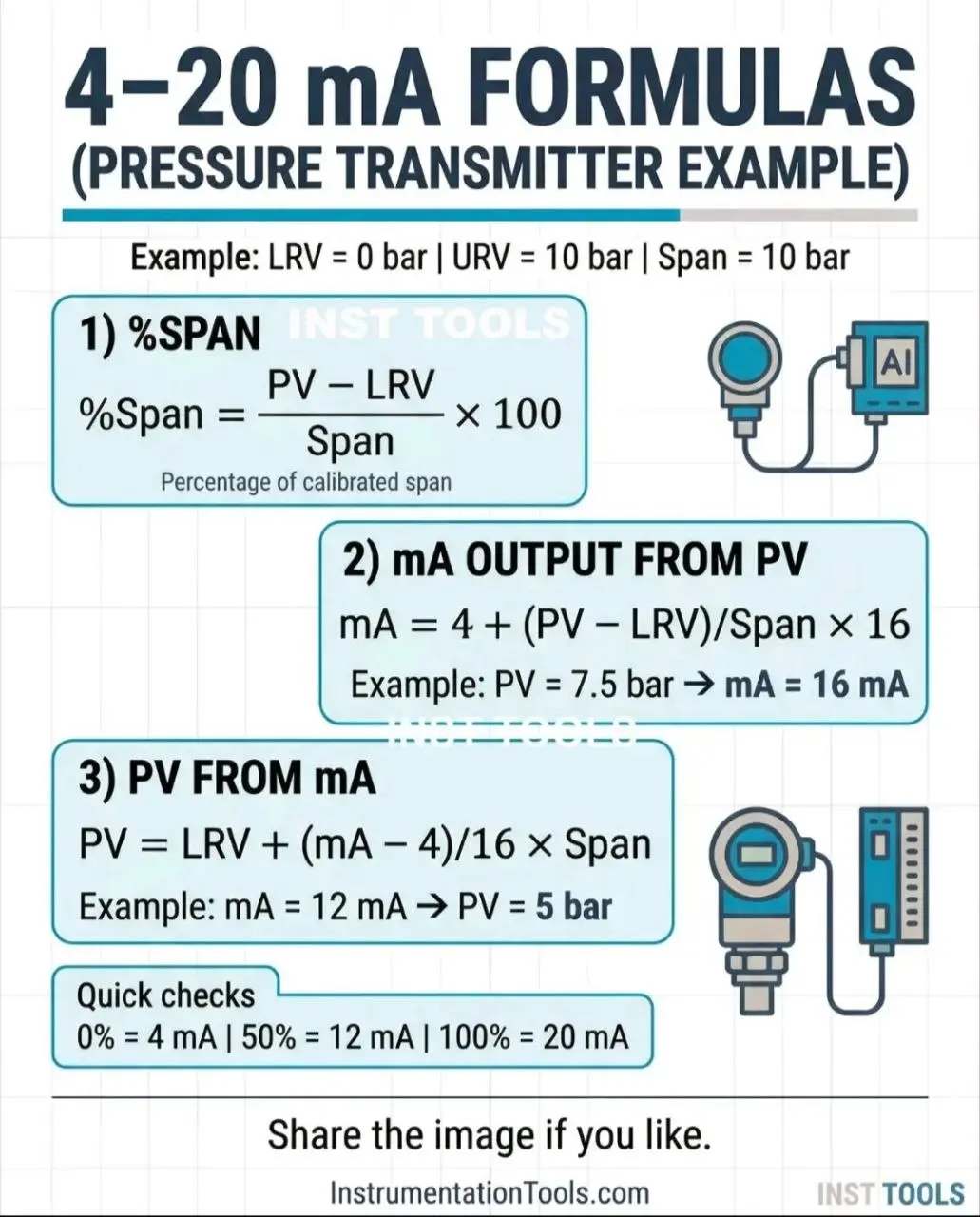

Простые формулы для сигнала 4–20 мА Я собрал наглядный пример, чтобы все ключевые формулы были в одном месте, используя пример датчика давления. Пример: → Диапазон: 0–10 бар (LRV = 0, URV = 10, диапазон = 10 бар) Преобразование PV → мА: % диапазона = (PV − LRV) / диапазон Выходной ток (мА) = 4 + (% диапазона × 16) Для PV = 7.5 бар: % диапазона = (7.5 − 0) / 10 = 0.75 (75%) Выход = 4 + 0.75 × 16 = 16 мА Преобразование мА → PV: % диапазона = (мА − 4) / 16 PV = LRV + (% диапазона × диапазон) Для выхода = 12 мА: % диапазона = (12 − 4) / 16 = 0.5 (50%) PV = 0 + 0.5 × 10 = 5 бар
