Swarm plot в The Economist

В последнем номере The Economist от 11 апреля опубликовали сразу несколько диаграмм роя (swarm plot). Обычно даже одна не в каждом номере.

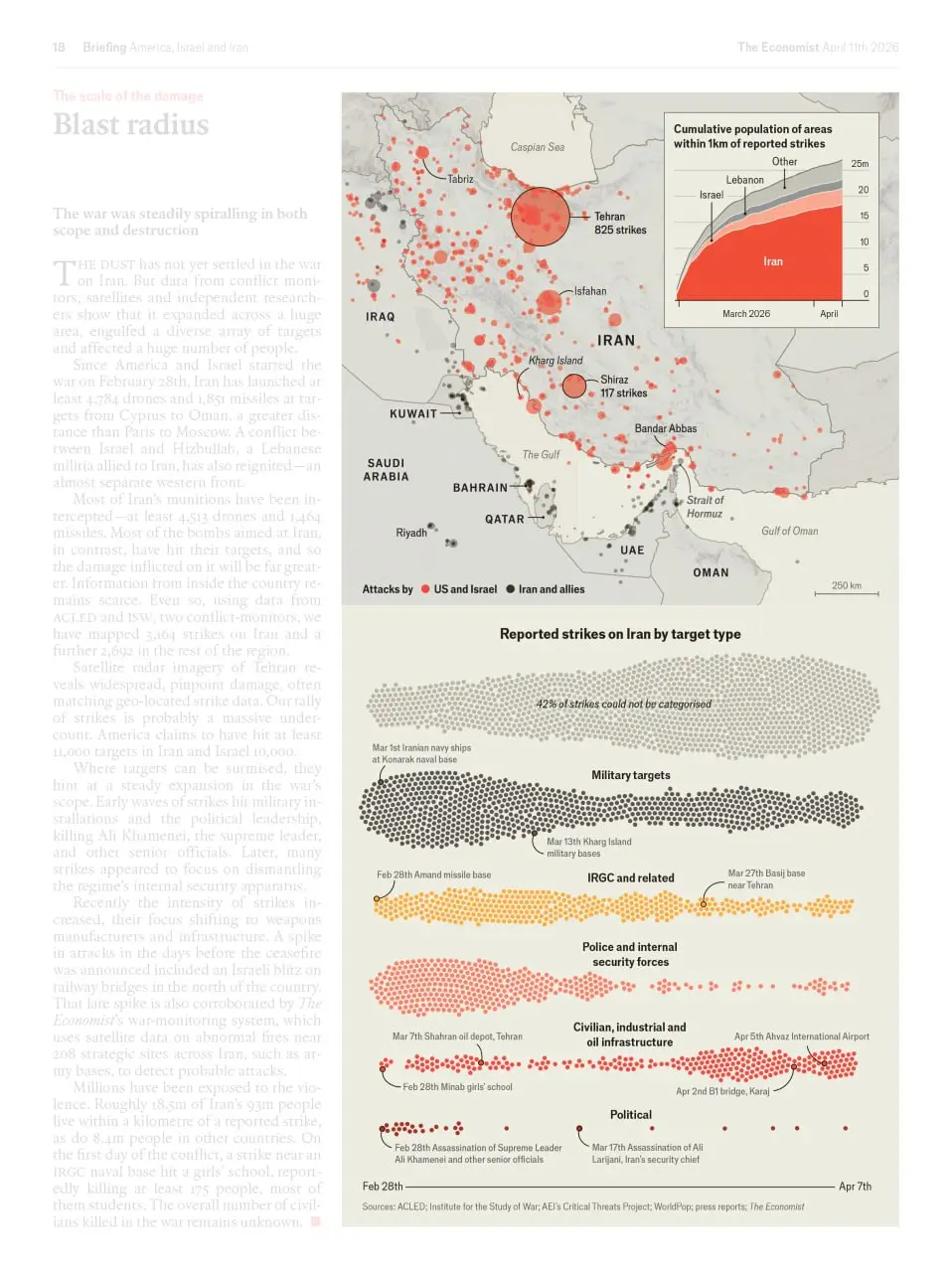

Мне запомнилась самая сложная трёхпанельная визуализация ударов на Ближнем Востоке.

1. Карта с пропорциональными кругами Два цвета: красные удары по Ирану и серые — удары Ирана.

2. Точечная хронология ударов по Ирану На первый взгляд это диаграмма роя (swarm plot). Но обычно на ней точки распределены вдоль одной числовой оси с разбросом для избегания наложений. А в этом примере есть ось времени (горизонтальная). По вертикали разнесены категории целей: военные, гражданские, политические и т.д. Я предположил, что это изотип Отто Нейрата, растянутый во времени.

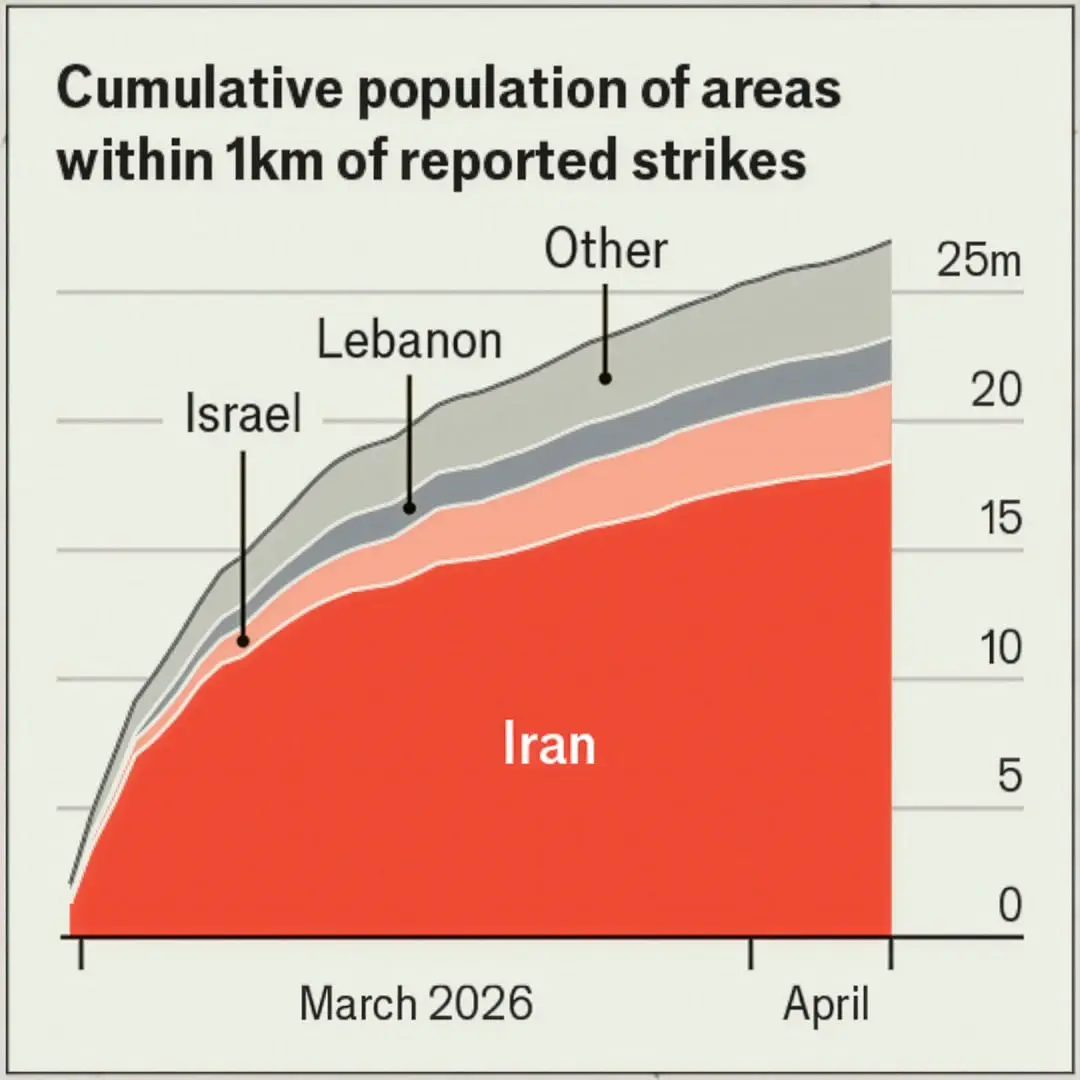

3. Самая маленькая панель, но самая сильная по приёму График с накоплением населения в радиусе 1 км от ударов. Чем больше доля страны, тем больше ударов по населению этой страны.

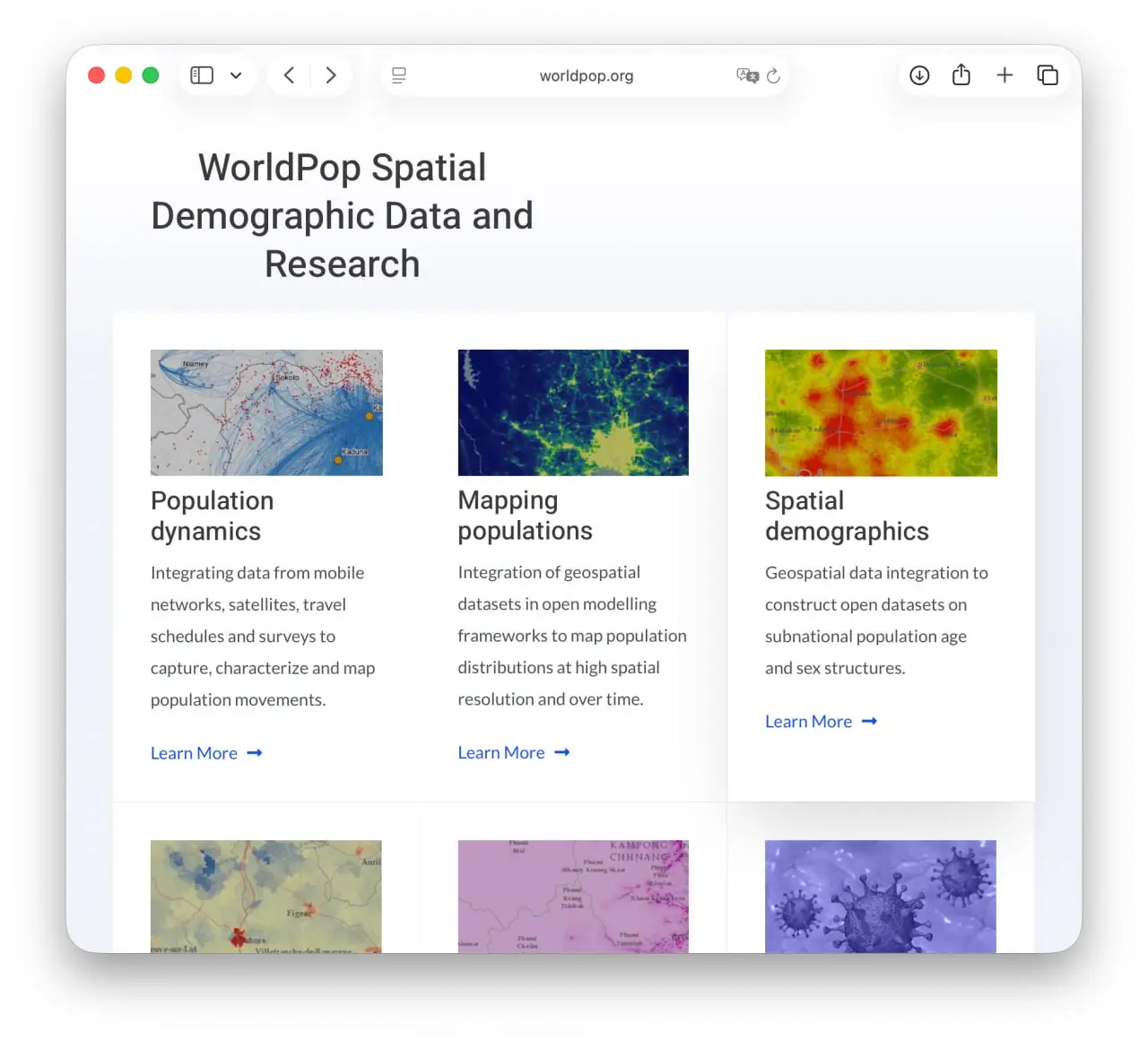

Я проверил источник данных WorldPop и оказалось, что это открытые пространственные демографические данные, которые я так долго искал.
