💨 Что такое помпаж компрессора и как работает антипомпажная защита? Если для центробежного насоса злейший враг — это кавитация, то для центробежного компрессора это помпаж (surge). Это критический режим, способный за секунды превратить дорогую машину в груду металлолома. Что происходит при помпаже? Представьте: компрессор качает газ в систему. Если расход газа на выходе резко падает (например, закрылась задвижка далее по линии), давлению сети становится некуда деваться. Оно начинает превышать то давление, которое способен развить компрессор.

Газ устремляется обратно — из сети во внутреннюю полость компрессора. Давление в сети падает, компрессор снова начинает толкать газ вперед... и ситуация повторяется.

В этот момент компрессор начинает «дышать»: Возникают мощные противотоки газа. Слышны сильные хлопки и тяжелый гул. Ротор начинает бешено ходить из стороны в сторону (смертельные осевые вибрации). Баббитовые вкладыши подшипников скольжения стираются, а рабочие колеса могут коснуться статора.

🛡️ Как работает антипомпажная защита (АПЗ)? Главный и единственный способ спасти компрессор — срочно дать ему расход. Нельзя запирать компрессор «на глухую стену».

Для этого параллельно машине монтируется антипомпажный клапан (АПК) на линии байпаса. Как только автоматика видит угрозу помпажа, клапан открывается и сбрасывает газ с нагнетания обратно на всас (через охлаждающий теплообменник) или на свечу/факел.

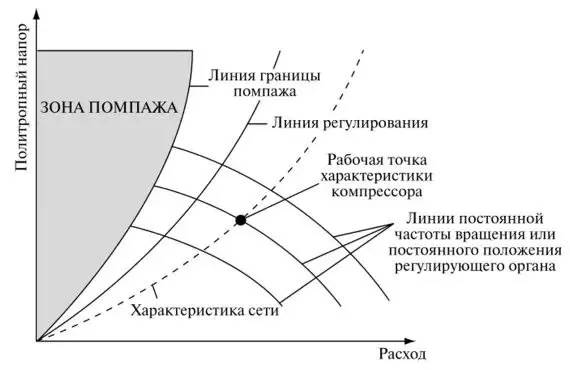

🧠 Как АСУ ТП понимает, что пора открывать клапан?Контроллер антипомпажной защиты непрерывно высчитывает рабочую точку компрессора (Разница давления на входе и выходе/ Расход). Линия помпажа (SLL — Surge Limit Line): Крайняя граница, за которой начинается ад .Как только рабочая точка пересекает линию регулирования, контроллер понимает: «Расход падает, давление растет, приближаемся к опасной зоне». Он выдает сигнал на АПК. К клапану предъявляются жесткие требования: он должен быть быстродействующим и открываться полностью менее чем за 1–2 секунды.

⚙️ Инженерная жиза: Настройка АПЗ — это всегда ювелирная работа. Настроишь слишком близко к линии помпажа — рискуешь «поймать» разрушительный срыв потока при любом скачке давления. Настроишь слишком далеко (с большим запасом) — клапан будет постоянно приоткрываться, гоняя газ по кругу, тратя впустую мегаватты энергии и перегревая машину.

❓ Сталкивались ли вы с «помпажными хлопками» на практике или автоматика всегда отрабатывала штатно? Пишите в комментарии!
