Газотурбинный цикл простыми словами ⚙️🔥

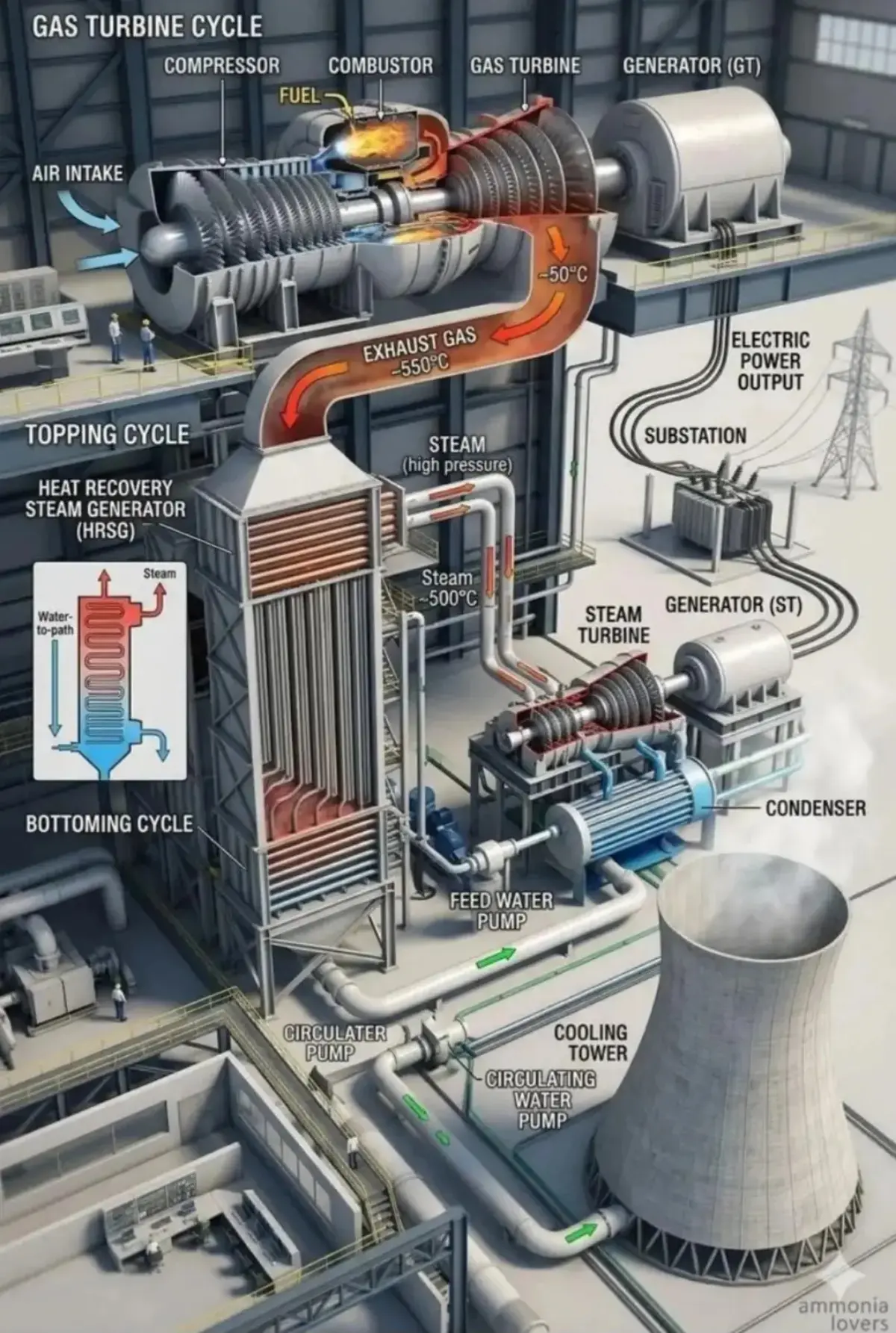

На схеме показан классический комбинированный цикл (Gas + Steam), который используется на современных ТЭС для повышения эффективности.

🔹 1. Забор и сжатие воздуха Атмосферный воздух поступает в компрессор, где его давление значительно повышается.

🔹 2. Сгорание топлива В камере сгорания сжатый воздух смешивается с топливом и воспламеняется. Образуется поток горячих газов с высокой температурой и энергией.

🔹 3. Газовая турбина (основной цикл) Горячие газы расширяются в газовой турбине, вращая вал: → часть энергии идет на привод компрессора → остальная — на генератор, вырабатывающий электроэнергию

🔹 4. Утилизация тепла (HRSG) Отработанные газы (~500–550°C) не выбрасываются сразу, а направляются в котел-утилизатор (HRSG), где нагревают воду и превращают её в пар.

🔹 5. Паровая турбина (дополнительный цикл) Полученный пар высокого давления вращает паровую турбину → дополнительная генерация электроэнергии.

🔹 6. Конденсация и возврат воды После турбины пар охлаждается в конденсаторе, превращается обратно в воду и с помощью насосов возвращается в цикл.

💡 Итог: Комбинированный цикл позволяет использовать энергию топлива максимально эффективно — КПД может достигать 60% и выше, что значительно больше, чем у простой газовой турбины.
