Всем привет!

Уже более 4 лет работаю сборщиком электрощитового оборудования и занимаюсь сборкой шкафов автоматики для промышленных и инфраструктурных объектов.

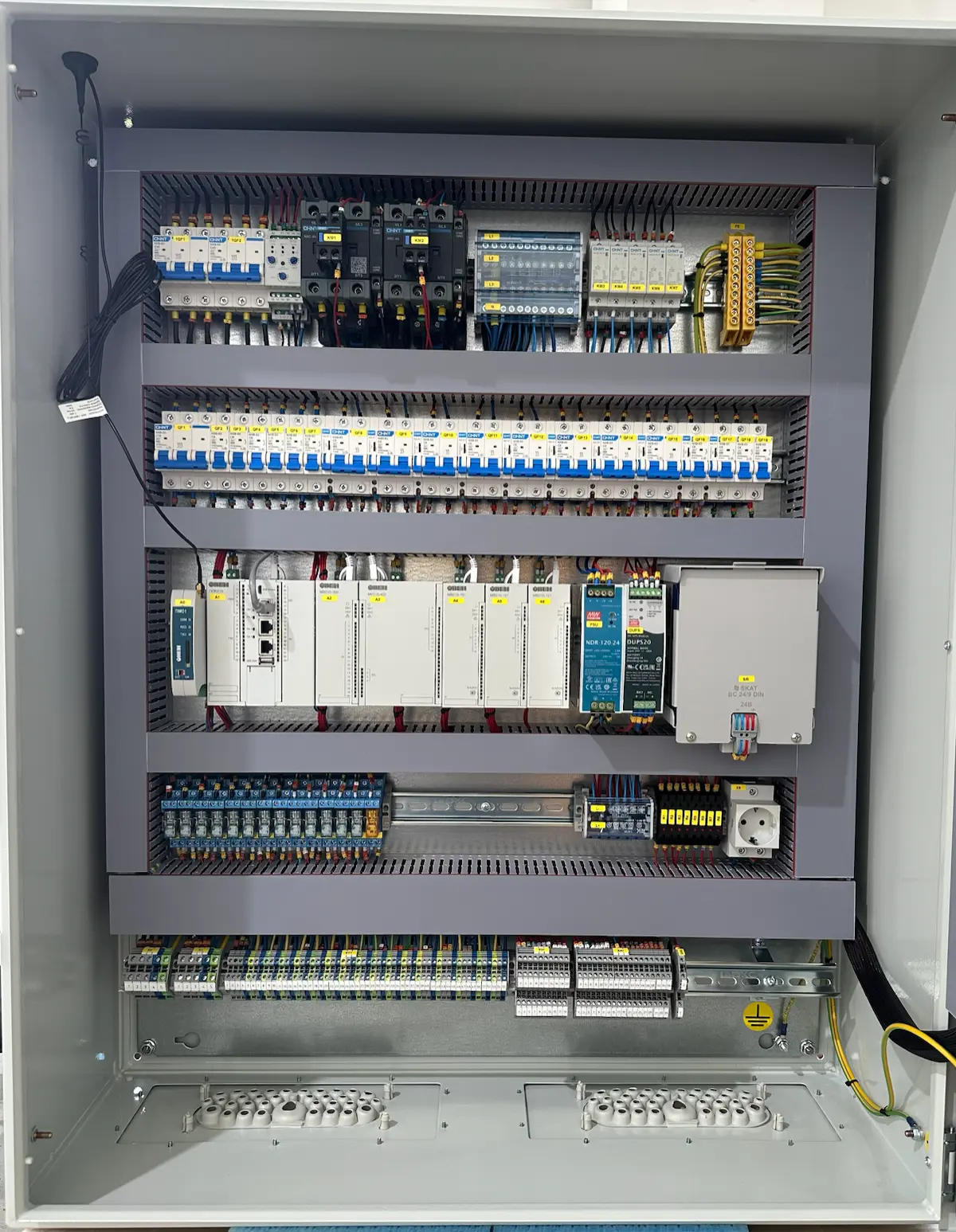

Недавно закончил шкаф управления для индивидуального теплового пункта (ИТП), поэтому решил показать результат и немного рассказать о процессе сборки.

Получил со склада пустой корпус и выполнил весь цикл работ самостоятельно:

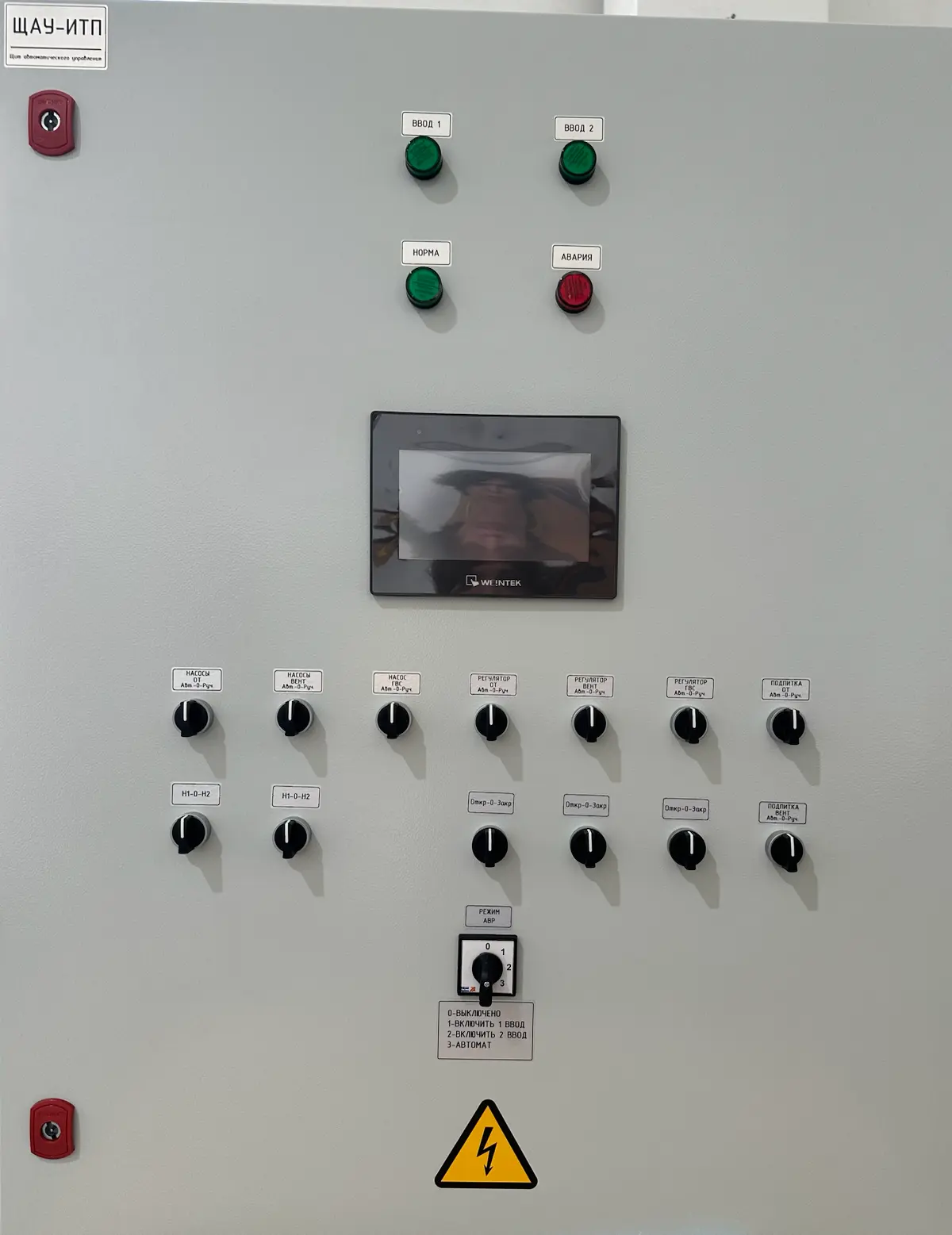

разметка и установка DIN-реек и кабель-каналов; монтаж оборудования; подключение по электрической схеме; сборка секции АВР; установка органов управления и HMI-панели на дверь шкафа; вырезы под кабельные вводы; маркировка и финальная сборка.

💡 Во время работы над схемой АВР столкнулся с интересным моментом. От катушки контактора КМ1 провод шел на нормально замкнутый контакт КМ2.

Сначала подумал, что в схеме ошибка, но коллега объяснил, что это электрическая блокировка. Она не позволяет двум контакторам включиться одновременно и исключает параллельное подключение двух источников питания.

🛠 Использованное оборудование:

ПЛК OWEN; панель оператора Weintek; автоматические выключатели и контакторы CHINT; блок питания Mean Well; реле Finder; клеммы Degson.

В своей работе особенно ценю аккуратный монтаж, понятную маркировку и надежность готового изделия. Каждый новый шкаф — это не только выполненный проект, но и новый опыт.

Буду рад профессиональным знакомствам и общению с коллегами из сферы автоматизации и электрощитового производства.
