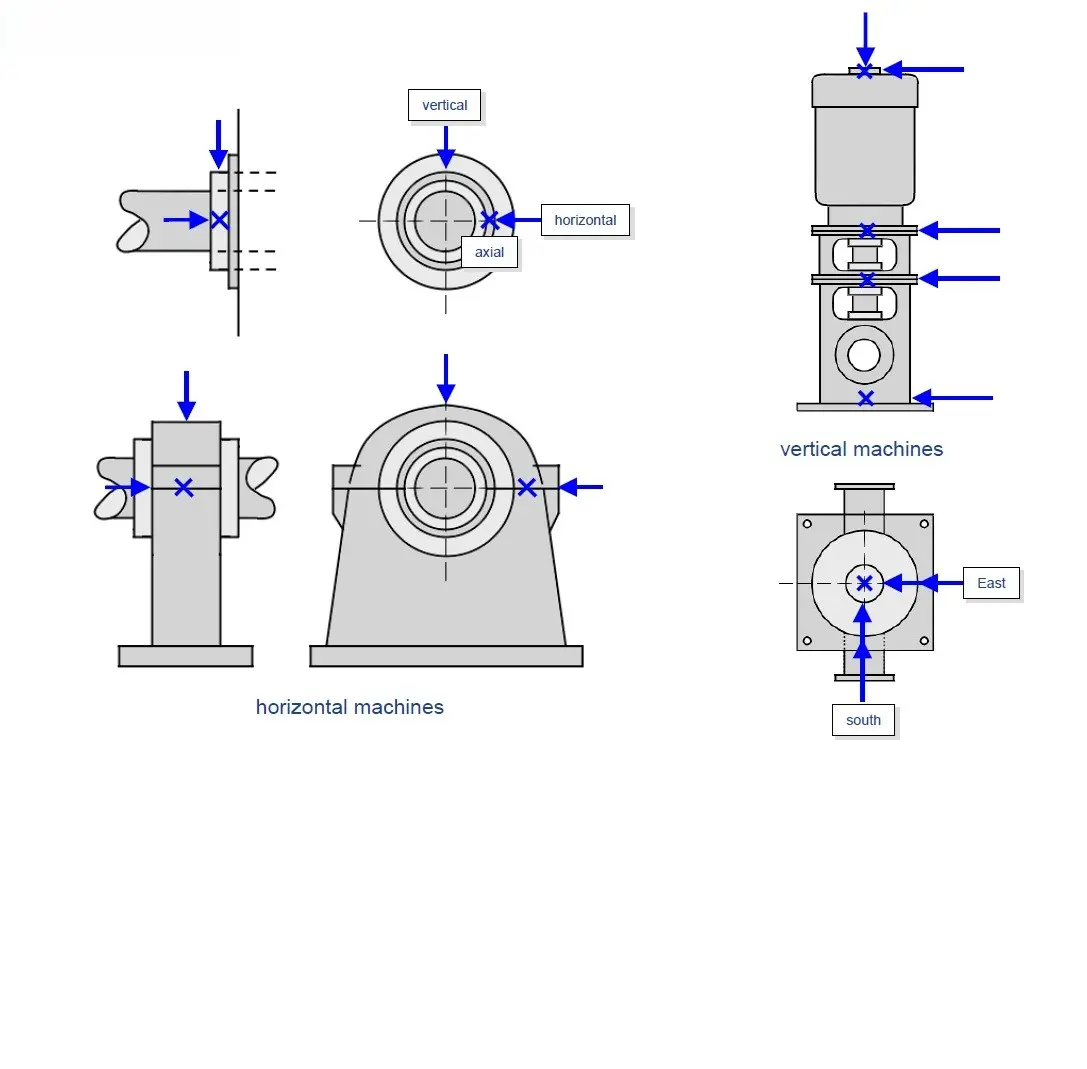

На этом рисунке приведены рекомендуемые рекомендации из стандарта ISO 10816-3. В каждом подшипнике вибрация измеряется по трем ортогональным осям, как можно ближе к подшипнику. Для машин с горизонтальным ротором радиальные измерения проводятся в вертикальном и горизонтальном направлениях, а осевые — параллельно осевой линии вала. Для вертикальных машин проводятся те же три измерения, но с другими обозначениями. Радиальные измерения часто называют по сторонам света или используют другие термины, соответствующие расположению другого оборудования по соседству.

Точки измерения должны быть четко обозначены, чтобы техники могли проводить измерения в одних и тех же местах. Хороший способ повысить воспроизводимость результатов — установить в каждой точке мишень (площадку с быстроразъемным соединением) .
