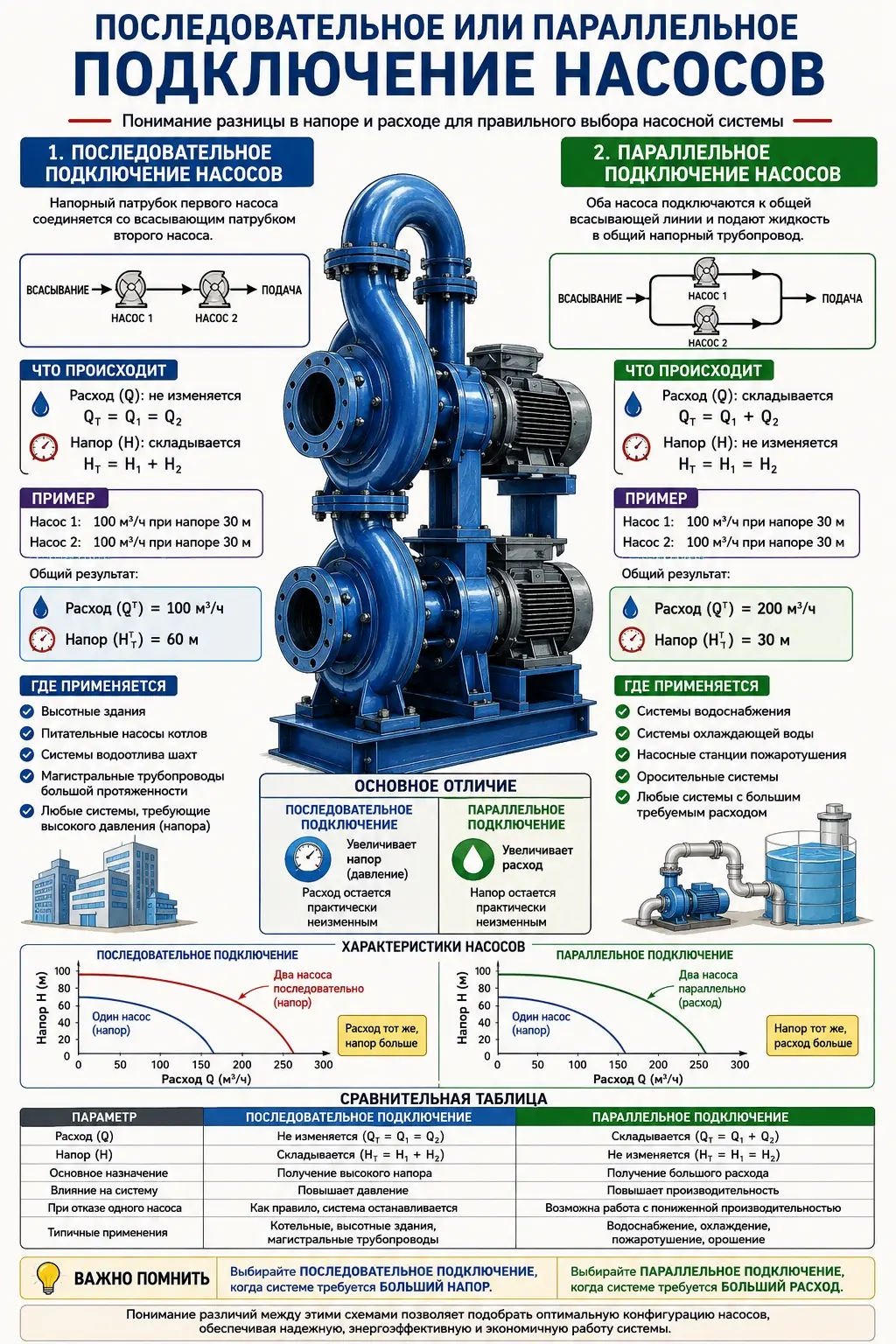

Один из самых частых вопросов при проектировании насосных систем — когда использовать последовательное подключение насосов, а когда параллельное?

Ответ определяется не количеством насосов, а требованиями технологического процесса.

Последовательное подключение При последовательной схеме напорный патрубок первого насоса подключается ко всасывающему патрубку второго. В этом случае: ✔ расход через оба насоса остается одинаковым; ✔ создаваемый напор суммируется. Например: Насос 1 — 100 м³/ч при 30 м Насос 2 — 100 м³/ч при 30 м Результат: Расход — 100 м³/ч Напор — 60 м Такое решение применяют, когда необходимо преодолеть большое гидравлическое сопротивление системы или обеспечить высокий перепад давления. Типичные области применения: • высотные здания; • питательные насосы котлов; • магистральные трубопроводы; • системы водоотлива шахт; • любые установки, где определяющим параметром является напор.

Параллельное подключение При параллельной схеме оба насоса работают от общего всасывающего коллектора и подают жидкость в общий напорный трубопровод. В этом случае: ✔ расходы насосов складываются; ✔ создаваемый напор остается практически неизменным. Например: Насос 1 — 100 м³/ч при 30 м Насос 2 — 100 м³/ч при 30 м Результат: Расход — 200 м³/ч Напор — 30 м Такая схема используется, когда необходимо увеличить производительность системы без увеличения рабочего напора. Типичные области применения: • системы водоснабжения; • системы охлаждающей воды; • насосные станции пожаротушения; • оросительные системы; • любые установки с большим требуемым расходом.

Сравнение

Последовательное подключение Расход практически не изменяется Напор суммируется Используется для получения высокого давления

Параллельное подключение Расход увеличивается Напор практически не изменяется Используется для получения большого расхода

Важный нюанс На практике это правило справедливо только при работе на общую характеристику системы. После объединения насосов рабочая точка определяется пересечением суммарной характеристики насосов с характеристикой трубопроводной сети. Поэтому фактические расход и напор почти никогда не будут точно равны простому арифметическому сложению. Именно поэтому при проектировании инженер рассчитывает совместную работу насосов и системы, а не складывает паспортные характеристики оборудования.

Главный вывод Если системе не хватает напора — выбирают последовательное подключение. Если системе не хватает расхода — выбирают параллельное подключение. Правильный выбор схемы позволяет повысить надежность системы, снизить энергопотребление и обеспечить работу оборудования в оптимальной рабочей зоне.
