Model: ptx10001-36mr
Тестируем новую (для нас) железку от Juniper, ранее все маршрутизаторы были только MX серии.
По архитектуре это совершенно разные устройства, что и объясняет их различия, но сегодня обращу внимание на работу Netflow, т.к. из-за этой особенности потребовалось вносить доработки в Uplink Load Balancer.
Основное отличие в реализации Netflow на MX и PTX заключается в архитектуре обработки данных на уровне ASIC(чипсета).
▎Juniper MX Использует классический Flow Cache подход, когда пакет попадает в sampling, чипсет группирует пакеты в потоки непосредственно в аппаратном кеше, т.е. маршрутизатор внутри аггрегирует данные и отправляет их на Netflow-коллектор только при наступлении таймаутов (flow-active-timeout/flow-inactive-timeout).
▎Juniper PTX Каждый сэмпл - отдельный поток, т.е. каждый выбранный пакет мгновенно превращается в Netflow-запись и отправляется на коллектор.
Для MX отображаются реальные значения Active Flows и таймеров, для PTX Active Flows и Flows Active Timed Out всегда равны 0.
MX> show services accounting flow inline-jflow fpc-slot 0 Flow information FPC Slot: 0 Flow Packets: 2692382297, Flow Bytes: 3040860359420 Active Flows: 101908, Total Flows: 740827238 Flows Exported: 1744767364, Flow Packets Exported: 437229188 Flows Inactive Timed Out: 306581035, Flows Active Timed Out: 432142384 Total Flow Insert Count: 308684854
IPv4 Flows: IPv4 Flow Packets: 2692382297, IPv4 Flow Bytes: 3040860359420 IPv4 Active Flows: 101908, IPv4 Total Flows: 740827238 IPv4 Flows Exported: 1744767364, IPv4 Flow Packets exported: 437229188 IPv4 Flows Inactive Timed Out: 306581035, IPv4 Flows Active Timed Out: 432142384 IPv4 Flow Insert Count: 308684854
PTX> show services accounting flow inline-jflow fpc-slot 0 Flow information FPC Slot: 0 Flow Packets: 9809092522, Flow Bytes: 14372434625376 Active Flows: 0, Total Flows: 9809092522 Flows Exported: 37824750222, Flow Packets Exported: 1804568425 Flows Inactive Timed Out: 9809092005, Flows Active Timed Out: 0
IPv4 Flows: IPv4 Flow Packets: 9809092522, IPv4 Flow Bytes: 14372434625376 IPv4 Active Flows: 0, IPv4 Total Flows: 9809092522 IPv4 Flows Exported: 37824750222 IPv4 Flows Inactive Timed Out: 9809092005, IPv4 Flows Active Timed Out: 0

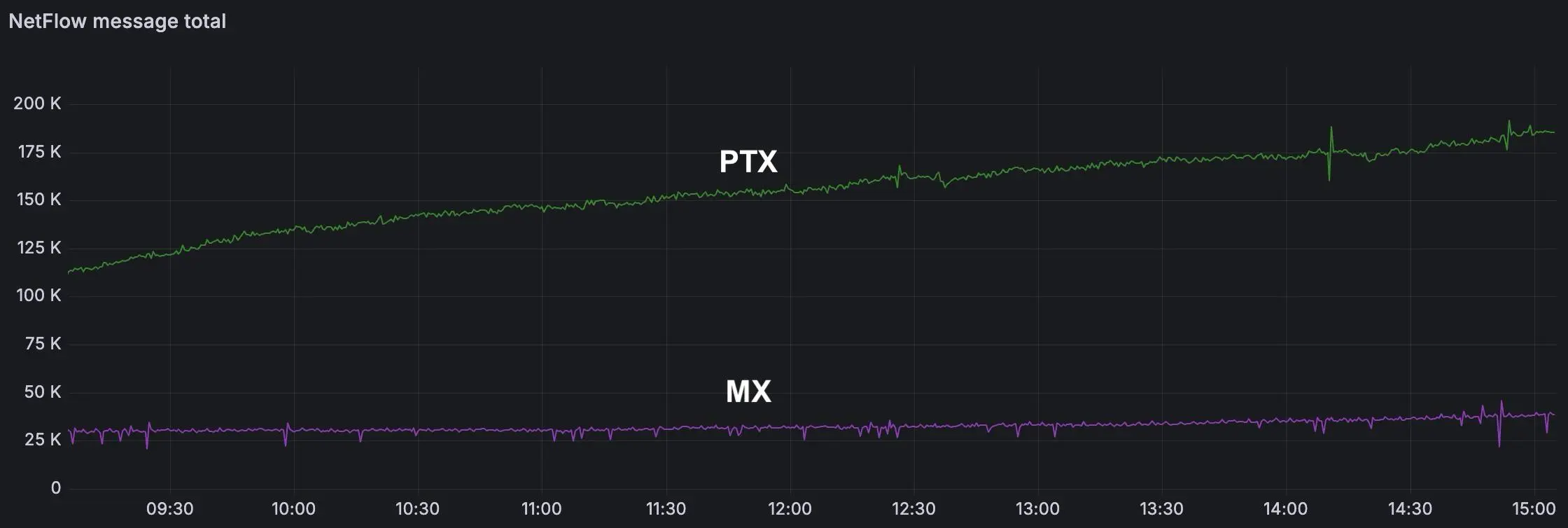

На скрине количество Netflow-сообщений, которые коллектор получает от MX и PTX примерно при равном количестве трафика на маршрутизаторах и input rate 1024, т.е. сэмплируется 1 пакет из 1024.
🎤 Буднисетевика 😊
