Один УПП — несколько двигателей. Можно ли так? Когда мы говорим об устройстве плавного пуска (УПП), обычно представляем стандартную схему: Один двигатель → один УПП.

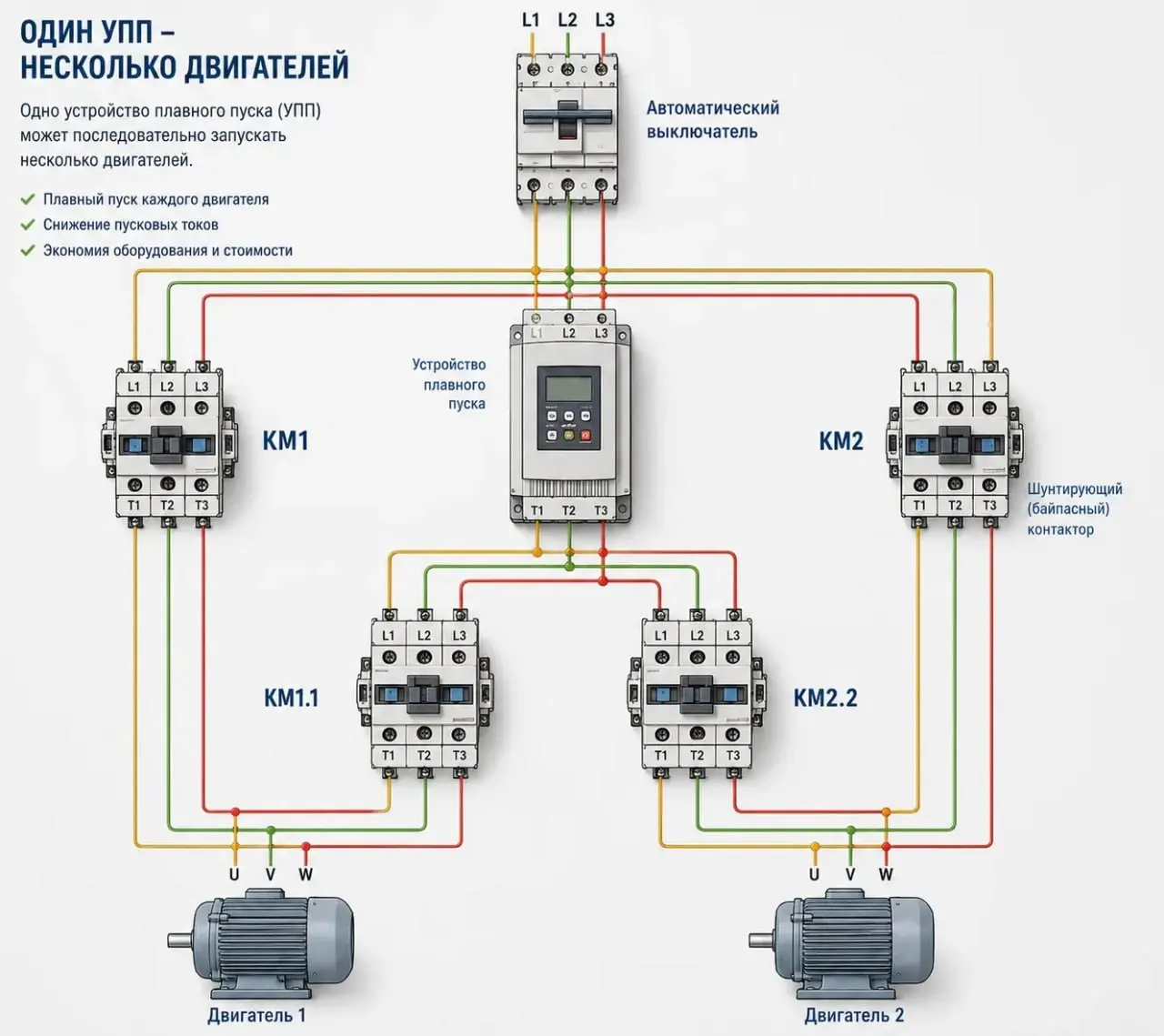

Но обязательно ли устанавливать отдельное устройство плавного пуска на каждый двигатель? Не всегда. В некоторых системах одно УПП можно использовать для последовательного запуска нескольких электродвигателей. Принцип достаточно простой. Сначала УПП подключается к первому двигателю и выполняет его плавный разгон, ограничивая пусковой ток и снижая механические нагрузки. После выхода двигателя на номинальный режим он переключается на питание от сети через соответствующую коммутационную аппаратуру. УПП освобождается и может использоваться для запуска следующего двигателя. УПП → Двигатель №1 → Сеть УПП → Двигатель №2 → Сеть ............ Таким образом, одно устройство может последовательно запускать несколько двигателей.
На первый взгляд — отличная возможность сократить количество оборудования и стоимость шкафа управления. Но есть нюансы. Такая схема требует правильно спроектированной логики управления и блокировок. Необходимо исключить возможность одновременного подключения нескольких двигателей к УПП, учитывать допустимое количество пусков в час и тепловую нагрузку самого устройства. Кроме того, после переключения двигателя на прямое питание от сети УПП больше не участвует в его управлении и защите. Поэтому необходимые защиты каждого двигателя должны быть предусмотрены отдельно. Есть и ещё один важный момент: УПП становится общей точкой отказа. Если оно выйдет из строя, возможность нормального запуска может быть потеряна сразу для нескольких двигателей.
Где такая схема может быть интересна? Например, для групп насосов, вентиляторов, компрессоров и другого оборудования, где двигатели запускаются последовательно, а не одновременно.
В итоге получаем интересный инженерный компромисс: меньше оборудования и ниже стоимость — но более сложная схема коммутации, управления и защиты.
Иногда оптимизация это понимание того, как одно устройство можно грамотно использовать для нескольких задач.
