Оборудование сгорело. Контакты заржавели. Изоляция разрушилась.

Причину никто не видел. Потому что конденсат — это скрытая угроза, которую замечают только когда поздно.

Точка росы: главное, что нужно понять

Воздух удерживает влагу. Но не бесконечно. Точка росы — это температура, при которой воздух достигает 100% влажности и начинает «отдавать» воду. Конденсат. И вот здесь ключевой момент, который многие путают.

Относительная влажность (%) — это доля от максимума при данной температуре. Нагрел воздух — влажность упала. Остудил — выросла. Но воды в граммах — столько же.

Абсолютная влажность (г/кг) — это физическое количество воды. При охлаждении оно не меняется. Лишняя влага просто выпадает конденсатом.

Конденсация — это момент, когда абсолютная влажность встречается со 100% относительной.

Почему нельзя назвать точку росы без влажности

Вот три состояния при одной и той же температуре +25°C.

При влажности 30% точка росы составляет +6°C. При влажности 50% точка росы уже +14°C. При влажности 80% точка росы поднимается до +21°C. Одна температура — три разные точки росы. Разброс — 15 градусов. Именно поэтому датчик влажности в шкафу — не роскошь, а необходимость.

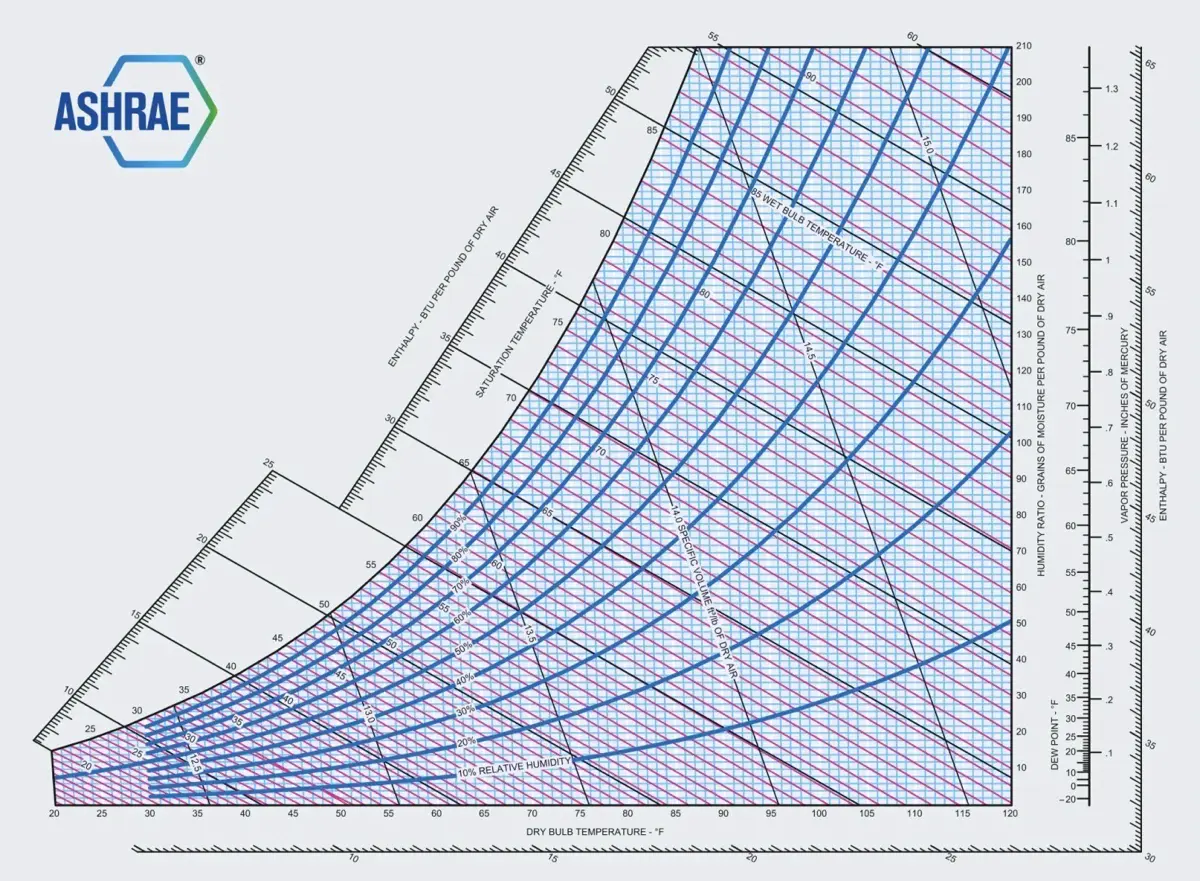

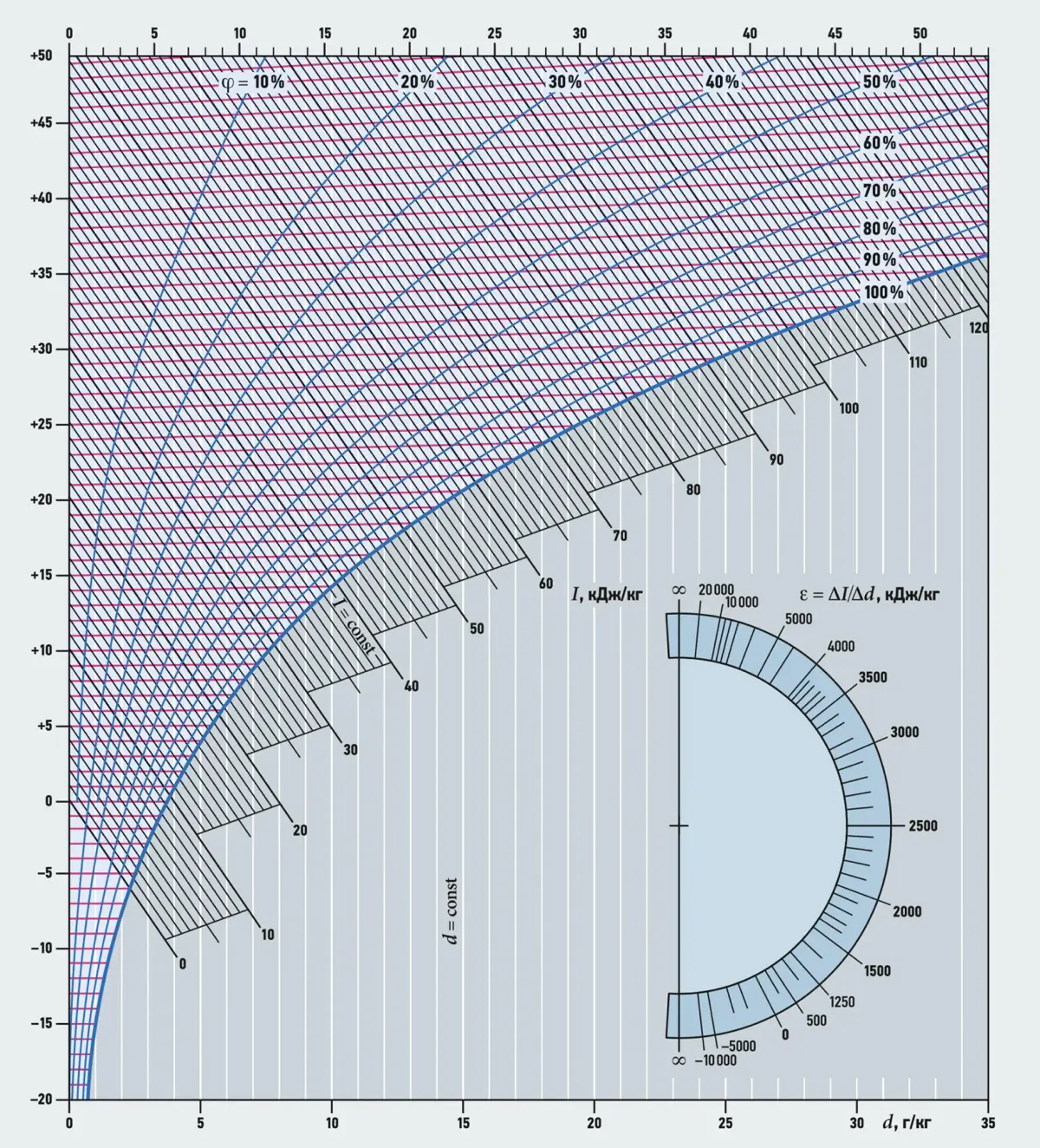

Как это читать на психрометрической диаграмме

Находите точку пересечения вашей температуры и влажности. Опускаетесь по линии влагосодержания влево до кривой 100%.

Это точка росы.

Если температура поверхности в шкафу ниже этой точки — конденсат выпадет. Гарантированно.

Почему герметичный шкаф не спасает

Влага уже внутри. Она циркулирует. Она конденсируется снова и снова. Плюс перепад температур: днём шкаф греется, ночью остывает. Открывание дверей — тёплый влажный воздух попадает внутрь. Негерметичность — влага проникает через уплотнения.

Результат: короткое замыкание, коррозия, разрушение изоляции, обледенение зимой.

Как бороться

Обогрев, допустим конвекционный нагреватель SILART серий SNK и SNB — держать температуру выше точки росы (обычно +5…+10°C от точки росы). Вентиляция — только если наружный воздух суше. Осушение — принудительное удаление влаги. Дренаж — отвод конденсата. Управление — гигростат или контроллер точки росы, хотя бы термостат.

Физику не обманешь. Но её можно понять и использовать. А вы сталкивались с выходом оборудования из строя из-за конденсата? Как решали?
