Паспорт оборудования ≠ реальные характеристики системы

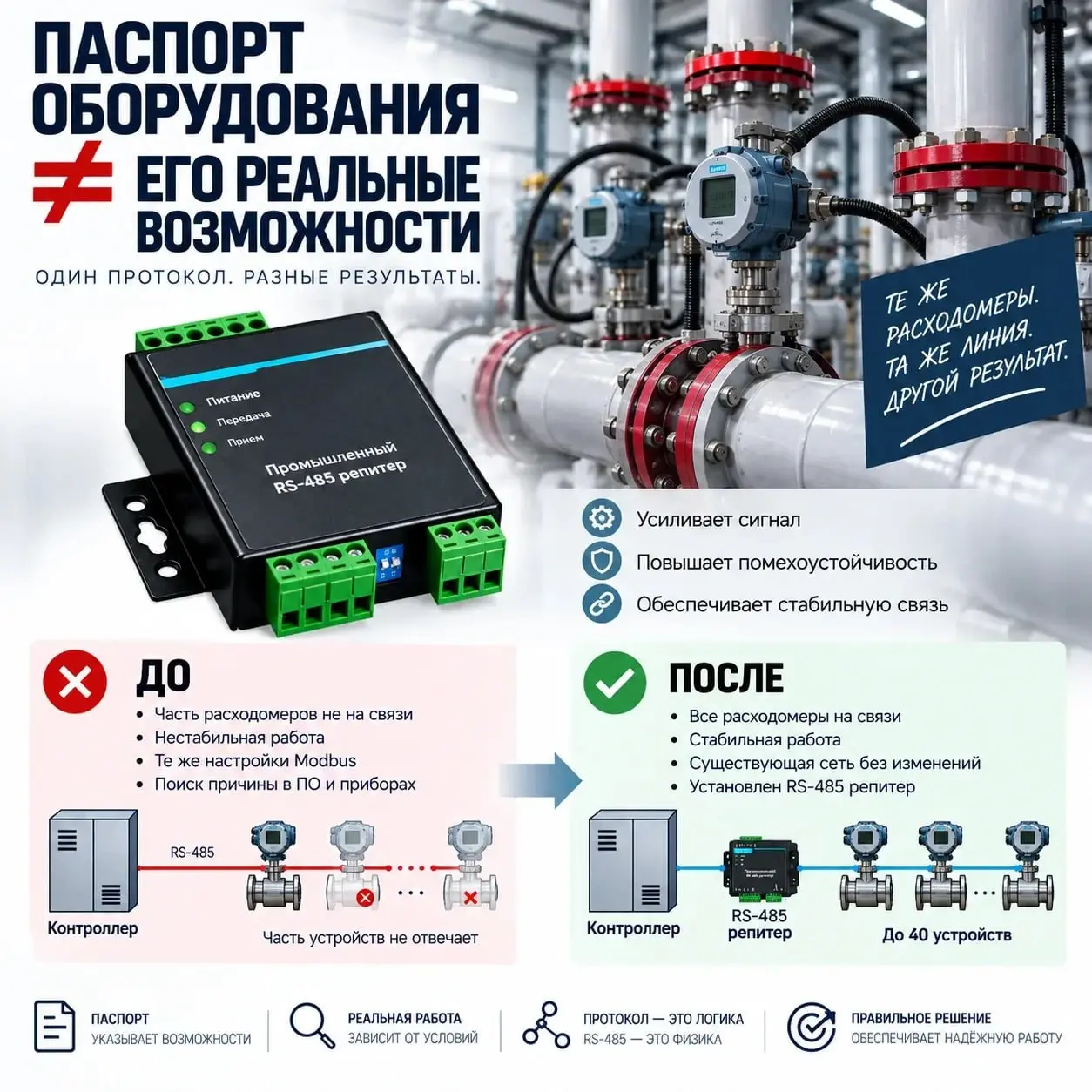

На одном из проектов мы выполняли импортозамещение действующего шкафа управления.

К старому контроллеру по Modbus RTU / RS-485 было подключено несколько десятков расходомеров. Система работала стабильно.

В документации нового оборудования было указано:

поддерживается до 40 устройств на линии.

Количество подходило. Протокол тот же. Настройки связи те же.

Заменили оборудование, подключили существующую линию — и связь примерно с половиной расходомеров пропала.

Причём поведение было довольно странным.

Отключаем один расходомер — появляется связь с другим. Подключаем обратно — перестаёт отвечать уже другой.

Первое подозрение — настройки Modbus, адреса или сами приборы.

Но при подключении к этой же линии через Modpoll мы спокойно видели и опрашивали все расходомеры.

Значит, проблема была глубже.

Начали проверять физический уровень RS-485.

При подключении всех приборов уровни сигнала на линии заметно проседали. Старое оборудование продолжало работать в таких условиях, а интерфейс нового контроллера оказался к ним более чувствительным.

И здесь проявилась важная разница:

Modbus RTU — это протокол. RS-485 — это физический интерфейс.

То, что в паспорте написано «до 40 устройств», ещё не означает, что контроллер гарантированно будет работать с 40 существующими приборами на любой реальной линии.

Длина и тип кабеля, количество и характеристики трансиверов, termination, bias, ответвления, помехи и параметры самого RS-485 интерфейса — всё это влияет на результат.

Что сделали?

Установили RS-485 repeater непосредственно между новым контроллером и существующей линией расходомеров.

Топологию полевой сети менять не пришлось — все расходомеры остались на той же линии.

Теперь контроллер работал с RS-485 интерфейсом репитера, а уже репитер принимал на себя работу с существующей полевой шиной и восстанавливал сигнал.

После установки репитера все расходомеры появились в сети, и связь стала стабильной.

Хороший пример того, почему при замене оборудования недостаточно проверить только протокол и паспортное количество подключаемых устройств.

Совместимость по Modbus ещё не означает совместимость на физическом уровне RS-485.

Иногда программа правильная. Адреса правильные. Настройки правильные. И каждый прибор по отдельности работает.

А проблема находится всего на двух проводах — A и B.
