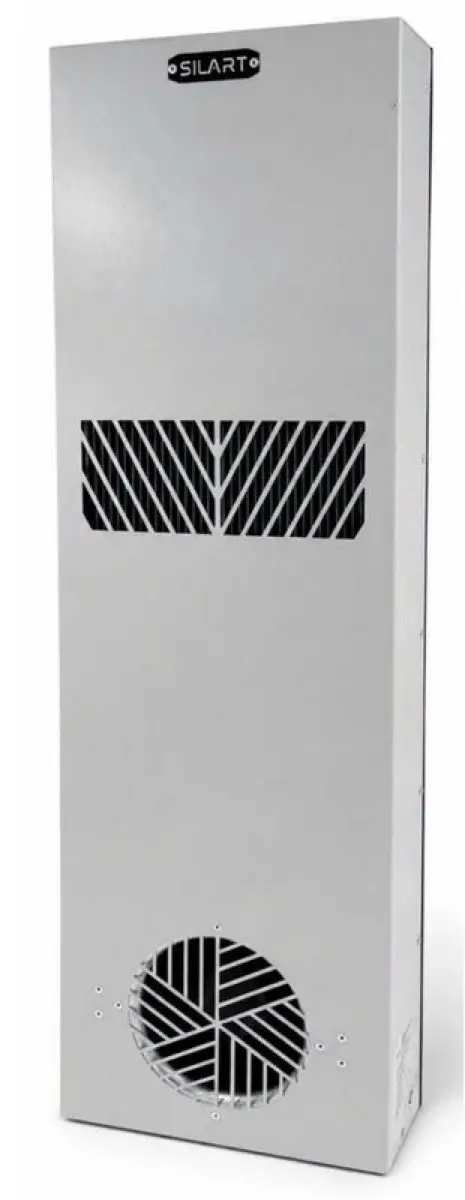

Теплообменник — просто и надежно. Расскажу о них. В отличие от кондиционера, у него нет компрессора и фреона. Только два вентилятора и теплообменное ядро. Он не создаёт холод — просто передаёт тепло от горячего воздуха внутри шкафа к холодному снаружи. Никакой активной хладогенерации.

Что такое теплообменное ядро

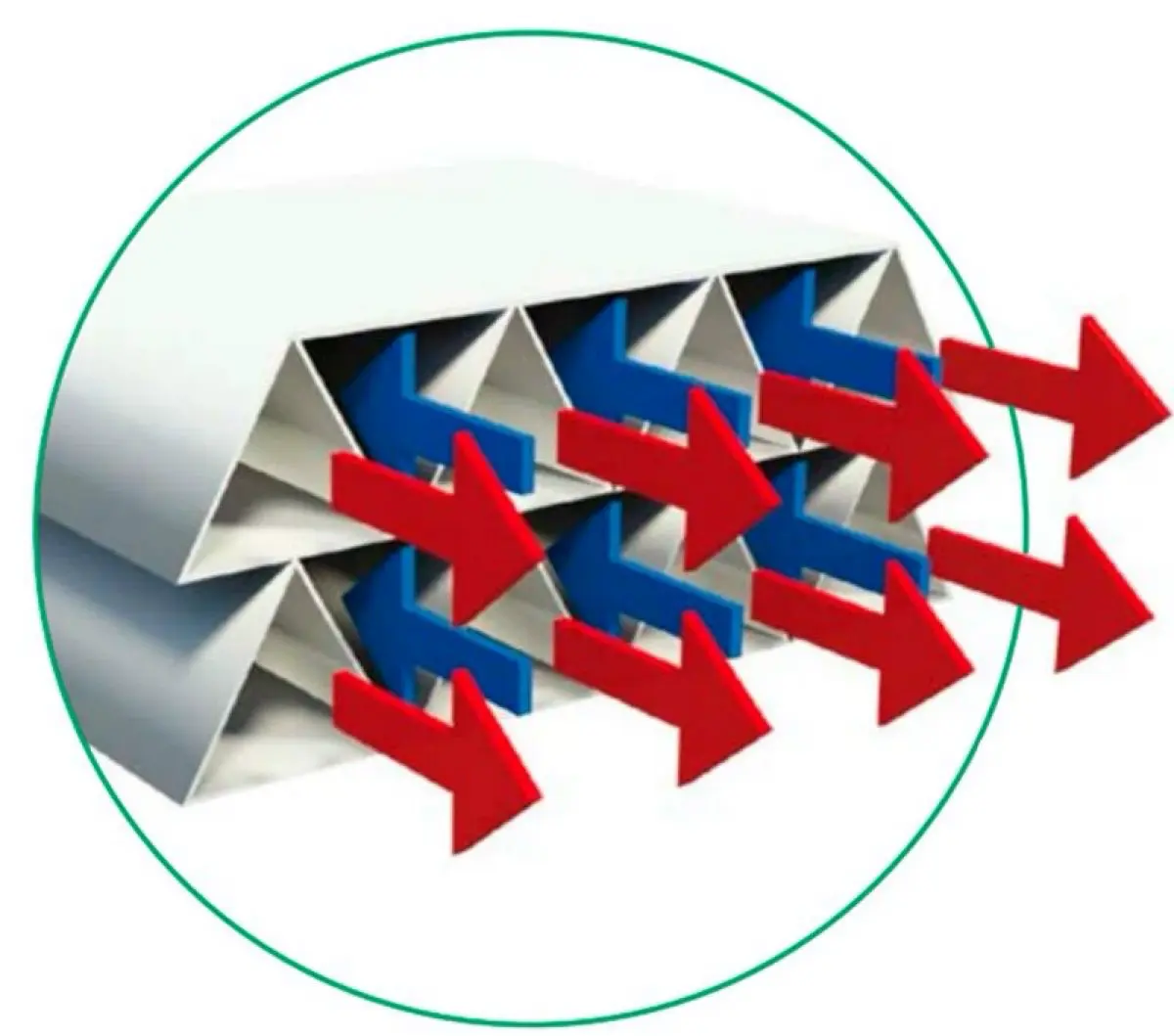

Ядро — это набор тонких пластин, которые разделяют два воздушных потока. Внутренний и наружный воздух идут по разным каналам и никогда не смешиваются. Тепло передаётся через металл пластин: горячий воздух из шкафа отдаёт энергию, холодный уличный воздух её забирает и уносит. Формы могут быть разными, но принцип одинаковый.   Важно помнить, что шкаф тоже отдает и принимает тепло: Q = k × A × ΔT Площадь мала, k низкий. Естественный отвод — единицы Вт/К. Теплообменник увеличивает площадь за счёт рёбер и ускоряет потоки вентиляторами. Та же физика, но эффективность выше на порядки.

Мы в SILART разрабатываем теплообменники для шкафов. И это оказалось сложнее, чем выглядит. Расчётные данные теряют релевантность с ростом площади.

При увеличении площади ядра расчётные характеристики, полученные для малых образцов, становятся менее точными. Причина — неравномерность потока. Крупное ядро труднее продуть равномерно: появляются застойные зоны, локальные перегревы, байпасирование. Эффективная площадь теплообмена падает относительно геометрической. По данным исследований, неравномерность потока может снизить тепловую производительность на 25% и более. Масштабный эффект усиливается с ростом габаритов.

Следствие: на первый план выходит не площадь ядра, а компоновка. Конфигурация входных и выходных патрубков, направляющие, распределение вентиляторов. Правильная компоновка снимает максимум с той же площади. Плохая — сводит преимущество большого ядра к нулю.

Расскажу о классической методике испытаний: 1. Шкаф с ТЭНом внутри. (Предварительно калибруем шкаф без теплообменника при том же ΔT, измеряем его собственные теплопотери — и вычитаем из баланса) 2. Теплообменник на шкафу. 3. Климатическая камера. 4. Снаружи +25°C, внутри ТЭНом +35°C. 5. Стационарный режим. 6. По мощности ТЭНа, компенсирующей теплопотери, определяется холодопроизводительность.

Метод — подтверждающий энергобаланс. Результат: Вт/К.

А зачем они нужны?

Теплообменник работает, когда температура снаружи ниже требуемой внутри. В идеале когда дельта температур равна и более 10°C, в шкафу теплее. Кондиционер в этих условиях не нужен. А это — огромная экономия.

Также преимущества: · Полная изоляция контуров. · Нет фильтров, если не предусмотрено клиентами. · Только два вентилятора, нет компрессора и хладагента. · Затраты энергии — только на вентиляторы. · Быстрый монтаж и обслуживание.

Но внимательный инженер уже нашел главную опасность. Если теплообменник отдает тепло из шкафа, он также эффективно и затягивает его обратно, если на улице жарко.

Абсолютно верно, тут включаются модификации, как корпусные так и электронные (допустим модуль по замеру дельты температур и принудительному отключению вентиляторов). Всё можно рассчитать и сделать максимально эффективно на этапе проектирования.

Вывод

Теплообменник — это организованная теплопередача через стенку с увеличенной площадью и принудительным потоком. Расчёт несложный, стоимость — ниже кондиционера.

Сталкивались с теплообменниками в своих проектах? Расскажите, как они себя показали? #HVAC #Engineering #EnclosureCooling #HeatExchanger #ThermalManagement #Testing #Reliability #DesignEngineering
