Начинаю серию о дренированном и недренированном поведении. Сначала — Drained, затем отдельно разберём Undrained A, B и C и условия их выбора.

🔹 Что означает дренированное поведение

При нагружении вода успевает перемещаться через поры, поэтому существенное избыточное поровое давление от нагрузки не накапливается. Грунт может менять объём, а его поведение определяется эффективными напряжениями.

Drained не означает «сухой грунт». Водонасыщенное основание тоже может работать дренированно. Поровое давление от уровня подземных вод и фильтрации при этом сохраняется и влияет на эффективные напряжения.

⏱ Главное — соотношение времени

Нужно сравнивать длительность нагружения со временем, необходимым для дренирования. Оно зависит от проницаемости, сжимаемости и длины пути фильтрации.

Поэтому правило «песок — Drained, глина — Undrained» слишком грубое. Для медленного нагружения или долгосрочного состояния глины дренированная постановка может быть уместна. При очень быстром воздействии даже водонасыщенный песок может вести себя недренированно.

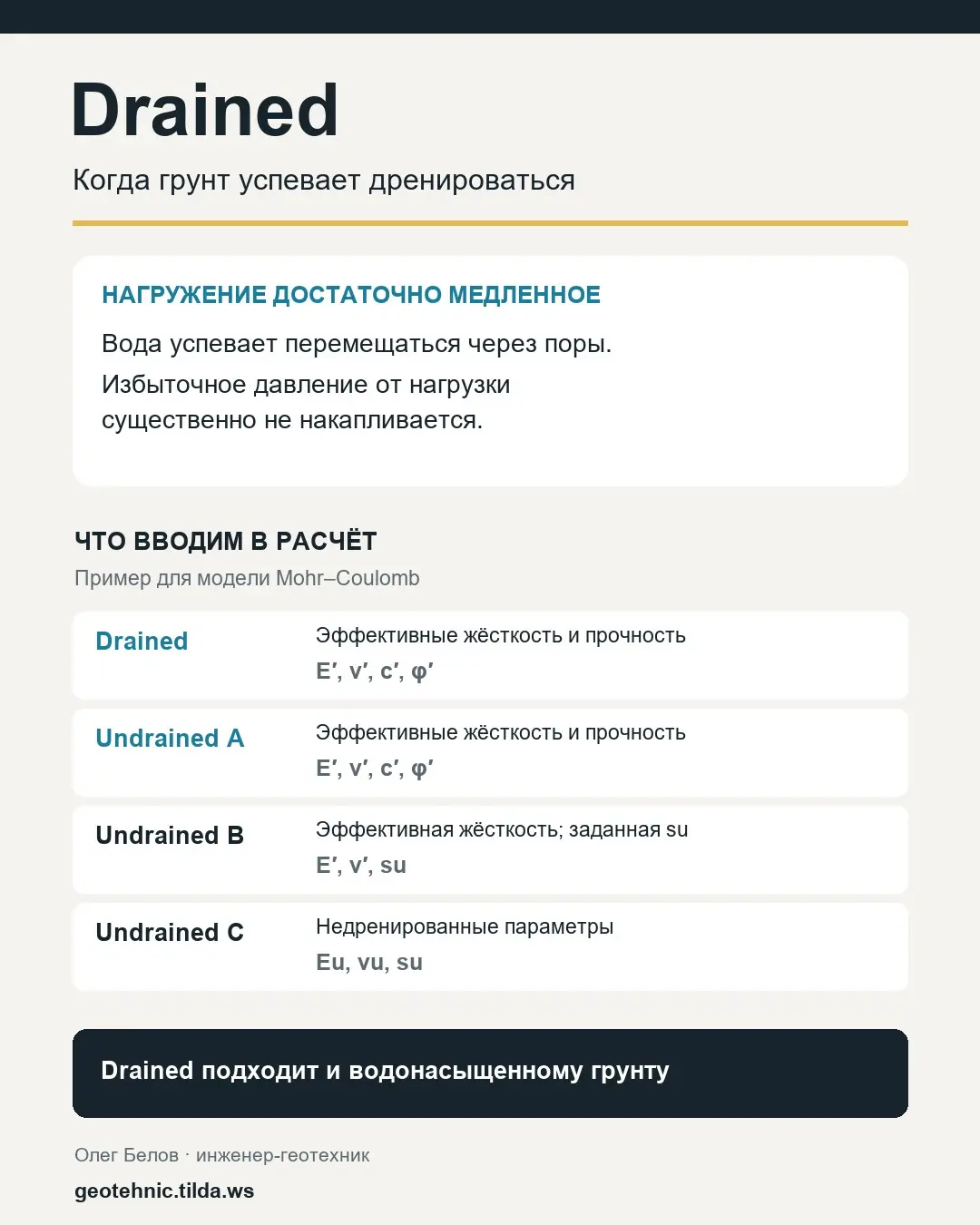

⚙️ Какие параметры задаём

Для Mohr–Coulomb при Drained используют: • E′ [кПа или МПа] — эффективный модуль Юнга; • ν′ [–] — эффективный коэффициент Пуассона; • c′ [кПа] и φ′ [°] — эффективные параметры прочности; • ψ [°] — угол дилатансии. Для HS и HSsmall набор жёсткостных параметров свой, но принцип тот же: задаём характеристики скелета грунта, соответствующие модели.

🧪 Откуда брать характеристики

Один из источников — трёхосные испытания по ГОСТ 12248.3-2020. Для эффективных параметров прочности используют, в частности, консолидированно-дренированные испытания либо консолидированно-недренированные с измерением порового давления.

Нельзя переносить c и φ из отчёта только по обозначениям: нужно знать схему испытания и то, в каких напряжениях обработан результат.

🔸 А что означают Undrained A, B и C?

A — эффективные параметры жёсткости и прочности. Избыточное поровое давление рассчитывается, а недренированная прочность su получается как результат поведения модели. B — эффективные параметры жёсткости, но недренированная прочность su [кПа] задаётся непосредственно. C — недренированные параметры жёсткости и прочности: Eu, νu и su. Это постановка в полных напряжениях. Доступность этих типов зависит от модели грунта. Это разные способы задания поведения, а не ступени «точности» расчёта.

⚠️ Drained и Consolidation — разные настройки

В стадии Plastic тип Drained предполагает отсутствие генерации избыточного порового давления от нагружения. Он не показывает, сколько дней займёт дренирование.

Если нужен прогноз осадки и порового давления во времени, рассматривают консолидационный расчёт: задают проницаемость, фильтрационные границы и длительности стадий. Сам по себе переключатель Drained эту задачу не решает.

📌 Перед выбором типа поведения проверьте три вещи: скорость нагружения, условия дренирования и происхождение исходных параметров.

Следующая статья — Undrained A: когда его выбирать и как проверить полученную недренированную прочность.
