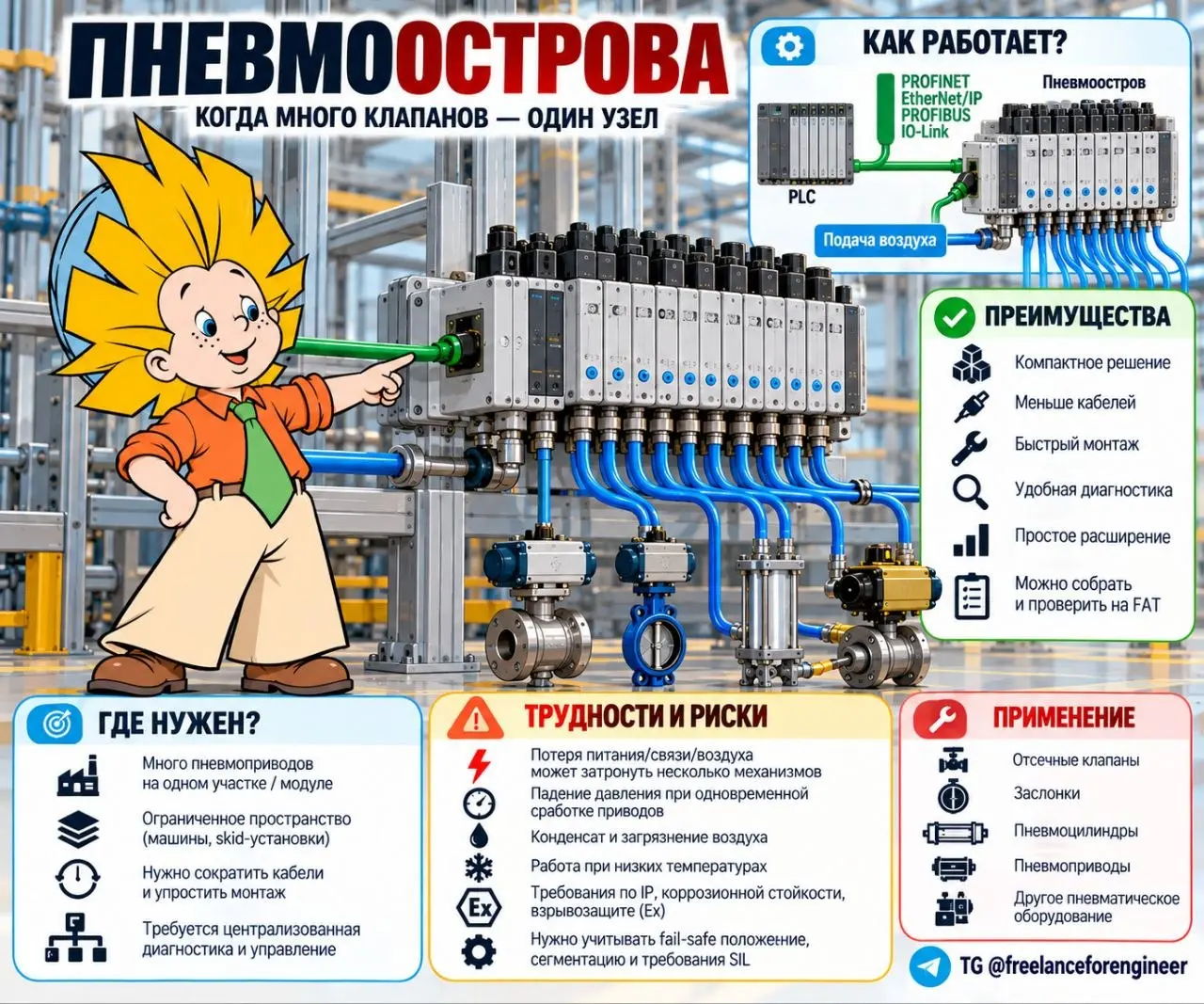

Пневмоостров: когда десятки клапанов превращаются в один узел
На многих производствах пневматика остаётся одним из основных способов управления исполнительными механизмами: отсечными клапанами, заслонками, цилиндрами, приводами и другим оборудованием.
Когда таких потребителей много, ставить отдельный электромагнитный клапан с отдельной проводкой на каждый привод не всегда рационально. Здесь и появляются пневмоострова (valve terminals / valve manifolds).
Пневмоостров объединяет несколько электромагнитных клапанов в одном модуле. К нему подводится общий воздух, а управление может идти не десятками отдельных кабелей, а через PROFINET, PROFIBUS, EtherNet/IP, IO-Link или другую промышленную сеть.
Зачем это нужно?
Главное преимущество — сокращение монтажа.
Вместо десятков кабелей от шкафа управления до каждого соленоида можно установить остров рядом с оборудованием, подвести питание, сеть и воздух, а дальше короткими пневматическими линиями подключить исполнительные механизмы.
Это особенно удобно на машинах, технологических модулях и skid-установках, где на небольшой площади находится много пневматических приводов.
Есть и другие плюсы: компактность, меньше кабельных соединений, удобная диагностика, быстрое расширение системы и возможность заранее собрать и проверить модуль ещё на FAT.
Но есть нюансы.
Пневмоостров — это концентрация управления в одной точке. Потеря питания, связи или подачи воздуха может одновременно затронуть сразу несколько исполнительных механизмов.
Поэтому при проектировании важно учитывать fail-safe положение клапанов, резервирование, сегментацию островов и требования SIL, если оборудование участвует в функциях безопасности.
Есть и чисто пневматические проблемы: падение давления при одновременном срабатывании нескольких приводов, недостаточная пропускная способность острова, слишком длинные трубки, конденсат, загрязнение воздуха и низкие температуры.
Отдельный вопрос — где устанавливать остров.
В чистом помещении всё относительно просто. Но в поле появляются требования по IP, температуре, коррозионной стойкости и взрывозащите. Иногда красивое решение с одним большим островом оказывается хуже нескольких небольших островов, расположенных ближе к потребителям.
Поэтому пневмоостров — это не просто способ «сэкономить кабель».
Это полноценный элемент архитектуры автоматизации, где необходимо одновременно считать электрику, сеть, расход воздуха, время срабатывания и последствия отказа.
И вот здесь начинается настоящая инженерия.
