💧 Undrained A в PLAXIS: прочность, которую нужно проверить
В прошлом посте разобрали Drained. Сегодня — Undrained A: вариант для расчёта недренированного поведения через эффективные параметры грунта.
🔹 Когда его рассматривать
Например, при быстром возведении насыпи на водонасыщенном глинистом основании, когда за время нагружения вода не успевает отфильтроваться.
Но одного названия «глина» недостаточно. Нужно оценить длительность воздействия, проницаемость и условия дренирования. Для A также нужны обоснованные эффективные параметры и модель, способная воспроизвести поведение грунта на рассматриваемом пути нагружения.

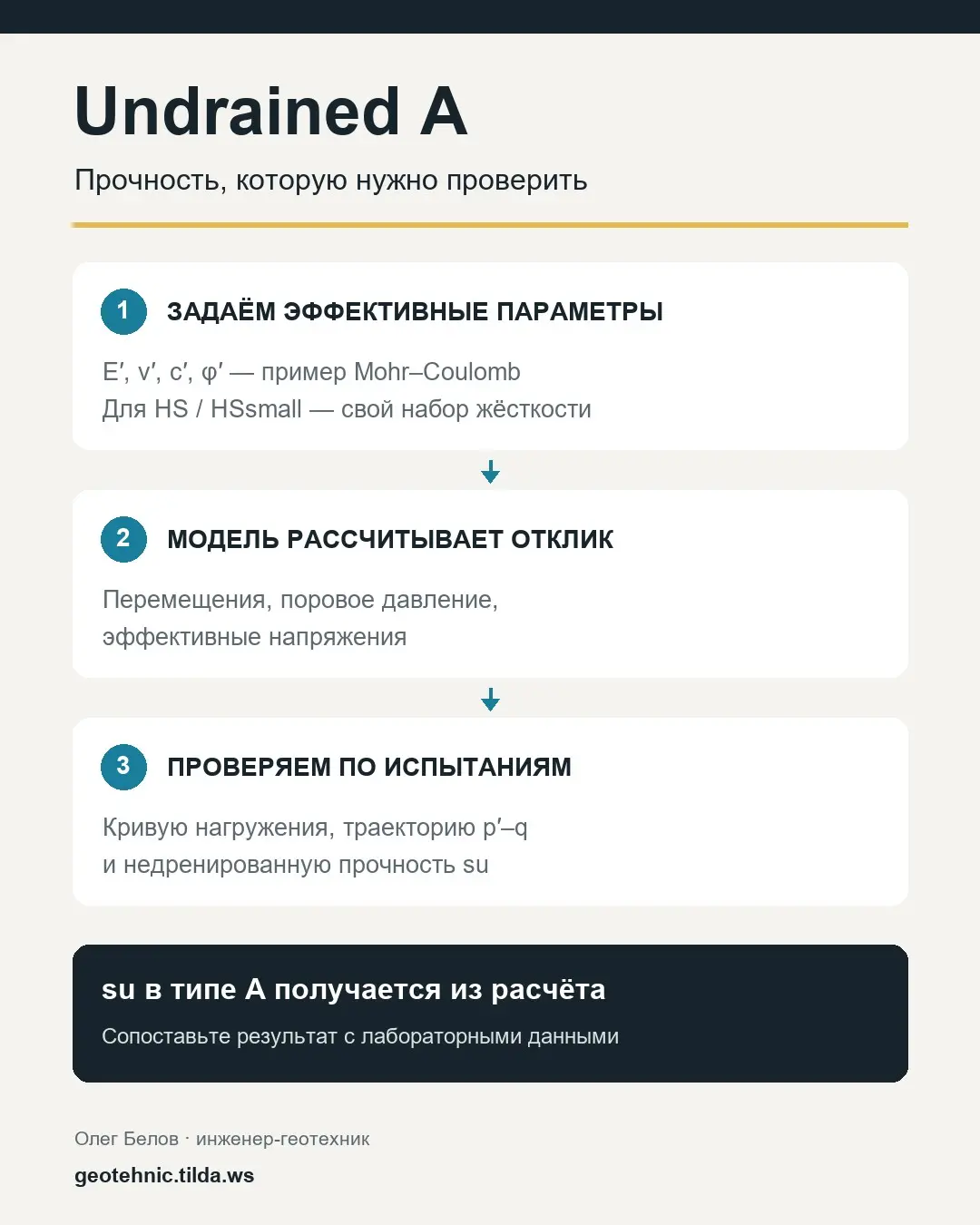

⚙️ Что вводим
Для Mohr–Coulomb: • E′ [кПа или МПа] — эффективный модуль Юнга; • ν′ [–] — эффективный коэффициент Пуассона; • c′ [кПа] и φ′ [°] — эффективные параметры прочности; • ψ [°] — угол дилатансии.
В HS и HSsmall вместо одного E′ задаётся набор жёсткостных параметров этих моделей.
Недренированная прочность su [кПа] в типе A непосредственно не задаётся: она получается из отклика модели. Поэтому одинаковые c′ и φ′ ещё не гарантируют совпадения расчётной su с испытаниями.
🧪 Как проверить результат

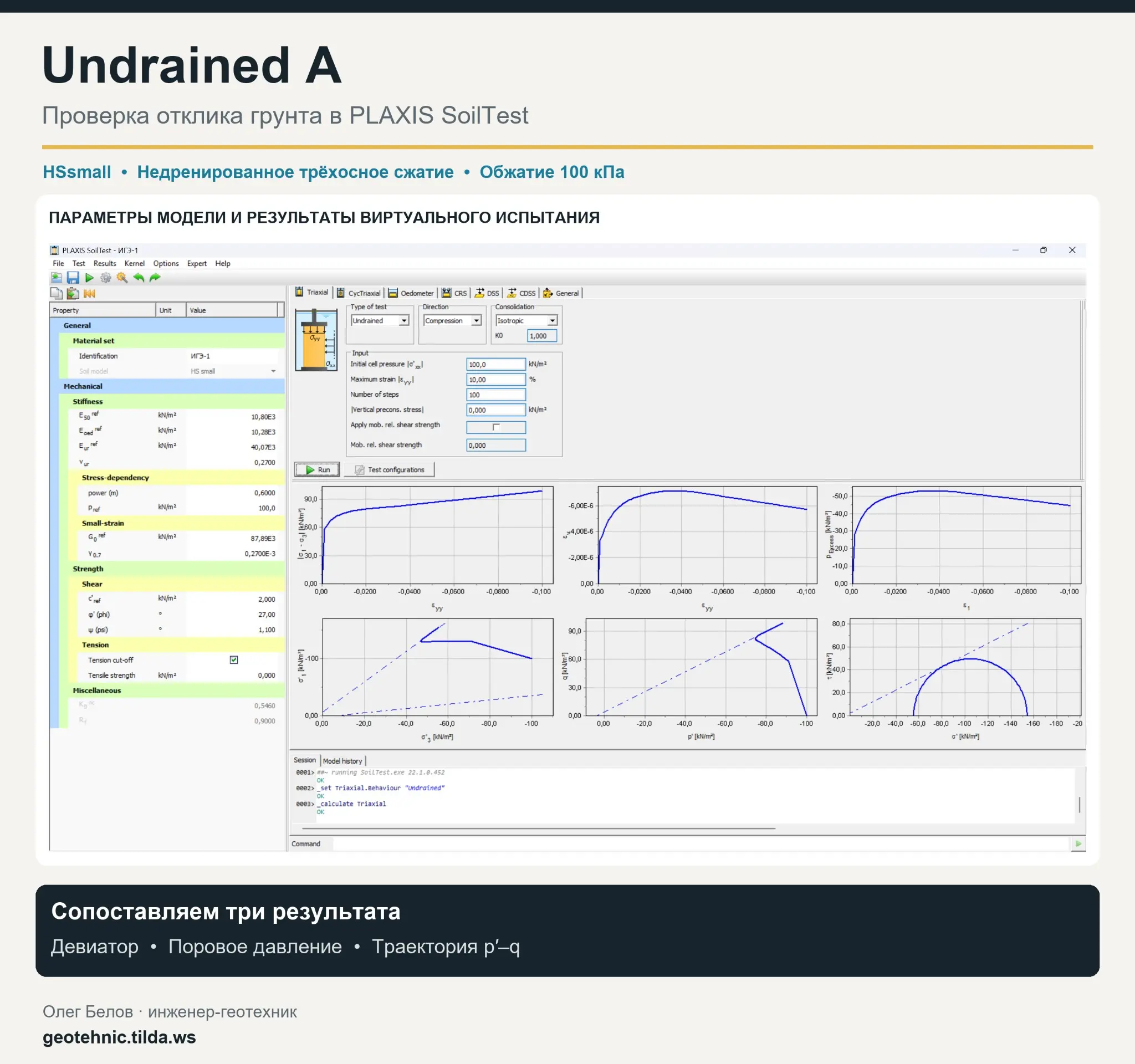

Я бы начинал с воспроизведения лабораторного испытания в SoilTest. Важно согласовать начальное обжатие, историю консолидации и условия сдвига.
Сравнивать стоит не только предельную прочность, но и кривую «девиатор — осевая деформация», изменение порового давления и траекторию эффективных напряжений p′–q.
Для обычного трёхосного сжатия su оценивают как половину девиатора при принятом критерии разрушения. При этом su зависит от условий испытания: значение для сжатия нельзя без проверки считать универсальным для любого пути нагружения.
⚠️ Три частые ошибки
1️⃣ Вводить Eu и νu ≈ 0,5 в Undrained A. Здесь требуются эффективные параметры жёсткости; вклад поровой воды программа учитывает отдельно.
2️⃣ Считать, что выбор HS или HSsmall сам по себе гарантирует правильную su. Проверка по испытаниям всё равно нужна.
3️⃣ Судить о корректности только по перемещениям. Вместе с ними нужно анализировать Pexcess, эффективные напряжения и мобилизованное сопротивление.
📌 Когда выбор A обоснован
Когда условия действительно недренированные, исходные параметры подтверждены, а модель воспроизводит нужный отклик в проверочном испытании.
Если надёжно известна прежде всего su, а данных для калибровки эффективной модели мало, стоит рассмотреть другие постановки.
Следующий пост посвятим Undrained B: что меняется, когда недренированную прочность задаём напрямую.
