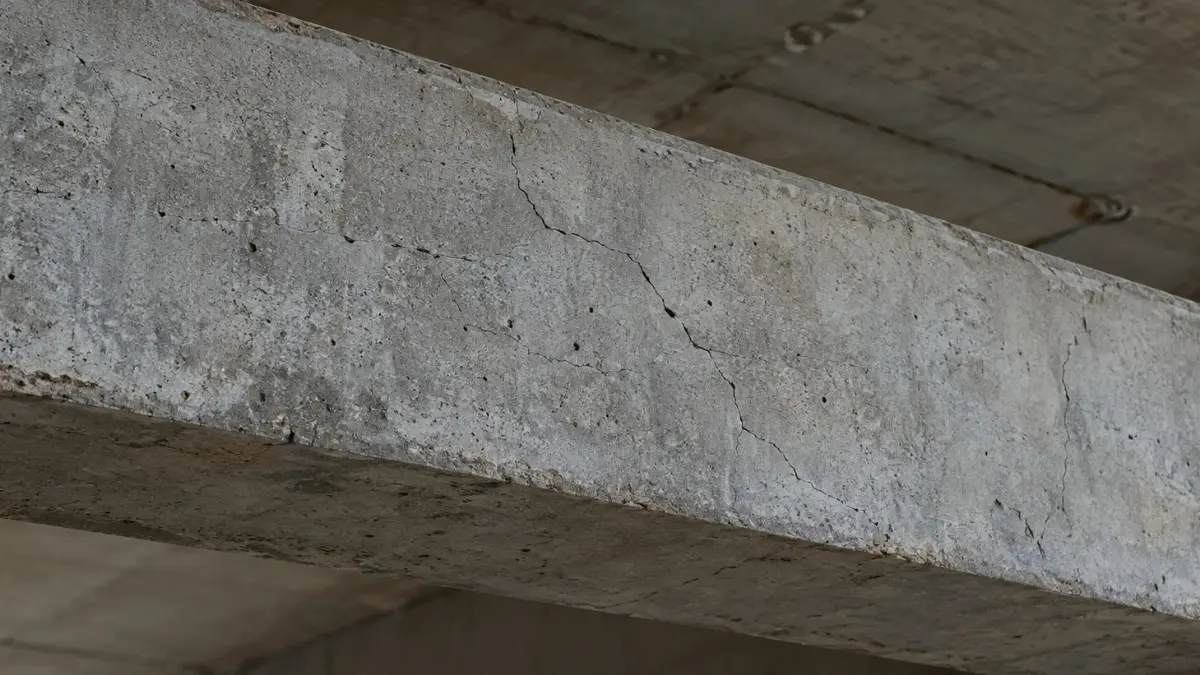

Представьте: вы заходите в новое здание и замечаете на железобетонной балке тонкую трещину.

Здание построено недавно. Нагрузка обычная. Следов аварии нет. Но трещина проходит поперёк балки — именно там, где действует максимальный изгибающий момент. Первая мысль очевидна: конструкция разрушается.

Однако инженер смотрит на ту же трещину и спокойно отвечает: — Всё работает именно так, как было рассчитано.

Как такое возможно? Бетон, который не любит растяжение Бетон прекрасно работает на сжатие, но значительно хуже сопротивляется растяжению. Когда железобетонная балка изгибается под нагрузкой, её верхняя часть обычно сжимается, а нижняя — растягивается. Пока нагрузка мала, растяжение воспринимает сам бетон. Но его возможности быстро заканчиваются.

Сначала возникает первая почти незаметная трещина. Затем появляются другие. Они развиваются от растянутой грани в направлении нейтральной оси, но не пересекают балку полностью. На этом этапе конструкция не обязательно разрушается. Она просто переходит к другой схеме работы. Что происходит после появления трещины В сечении с трещиной растянутый бетон практически выключается из работы. Растягивающее усилие принимает арматура. Бетон продолжает воспринимать сжатие, сталь — растяжение, а сцепление между ними заставляет два разных материала работать как единую конструкцию. Между соседними трещинами бетон всё ещё участвует в восприятии растяжения. Усилие передаётся от арматуры к бетону через сцепление, а затем снова возвращается в арматуру возле следующей трещины.

Именно поэтому инженер рассчитывает не только прочность балки, но и: — момент образования трещин; — расстояние между ними; — деформации арматуры; — ширину раскрытия; — прогиб конструкции; — влияние длительной нагрузки; — условия эксплуатации и возможность коррозии.

СП 63.13330 прямо допускает образование трещин во многих железобетонных конструкциях. Нормируется не само их наличие, а предельно допустимая ширина раскрытия.

Почему нельзя просто добавить больше стали Кажется, что решение очевидно: увеличить армирование настолько, чтобы трещины вообще не появлялись. Но это не всегда рационально и не всегда эффективно. Даже если добавить много арматуры, бетон продолжит испытывать: — усадку при высыхании; — температурные деформации; — ползучесть под длительной нагрузкой; — деформации от неравномерной осадки; — локальные напряжения в местах жёстких связей. Кроме того, избыточное армирование может изменить характер разрушения. Вместо постепенного развития деформаций с текучестью растянутой арматуры можно получить хрупкое разрушение сжатой зоны бетона — с меньшим предупреждением.

Хорошая конструкция — не та, которая никогда не трескается. Хорошая конструкция — та, которая сохраняет прочность, жёсткость и долговечность при предусмотренном проектом трещинообразовании.

Любая ли трещина нормальна? Нет. Фраза «железобетон обязан трещать» опасна без контекста. Значение имеют: — направление трещины; — место её появления; — ширина и глубина; — стабильность или развитие во времени; — состояние защитного слоя; — наличие коррозии; — условия эксплуатации конструкции. Поперечные трещины в растянутой зоне изгибаемой балки могут соответствовать нормальной работе.

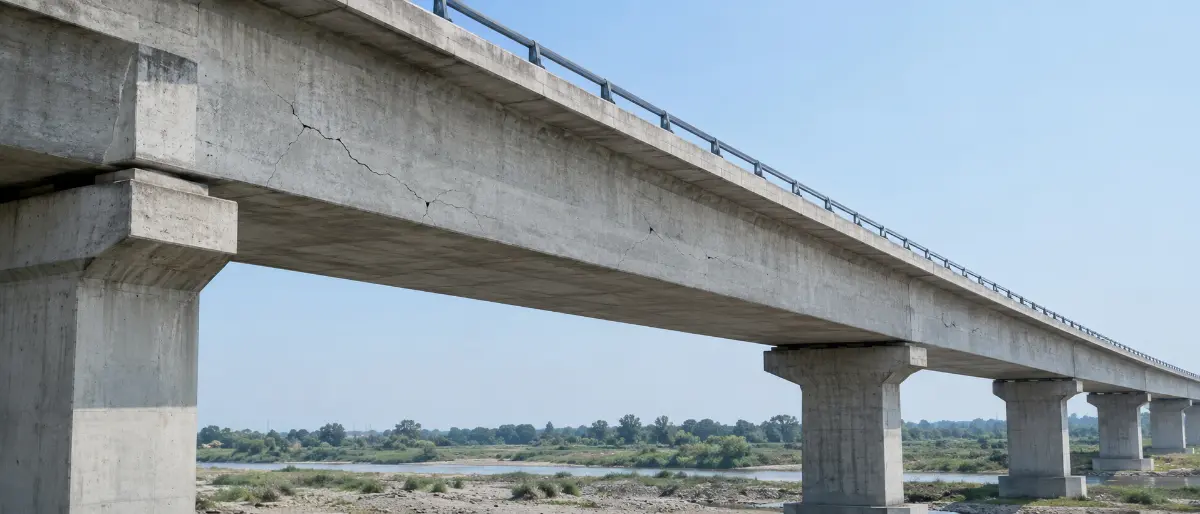

Но наклонные трещины возле опоры способны указывать на проблемы с поперечной силой. Продольные трещины вдоль арматуры могут быть связаны с коррозией, недостаточным защитным слоем или нарушением сцепления.

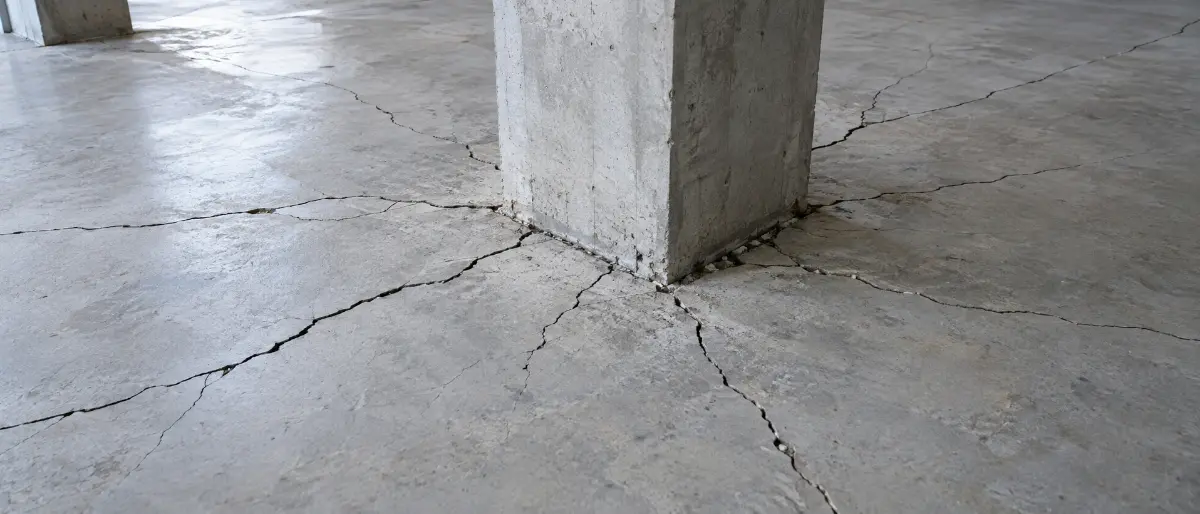

Трещины вокруг колонны в безбалочной плите могут свидетельствовать о развитии продавливания.

По одному внешнему виду нельзя автоматически признать трещину ни безопасной, ни аварийной. Почему нормируют доли миллиметра Для распространённых классов ненапрягаемой арматуры СП 63.13330 устанавливает предельное раскрытие трещин из условия сохранности арматуры: до 0,3 мм при продолжительном и до 0,4 мм при непродолжительном раскрытии. Для высокопрочной и напрягаемой арматуры ограничения строже; требования также ужесточают, если нужно ограничить проницаемость конструкции. Вот как то так.
