Проектирование освещения - история всегда индивидуальная. Своя высота потолков, типы светильников, мощности и логика управления. Где‑то хватает обычных клавишных выключателей, где‑то нужна полноценная диспетчеризация. А бывает, что выключатели стоят чёрт знает где, а суммарный ток группы такой, что контакты у выключателя просто сгорят - и приходится городить схемы на контакторах или промежуточных реле.

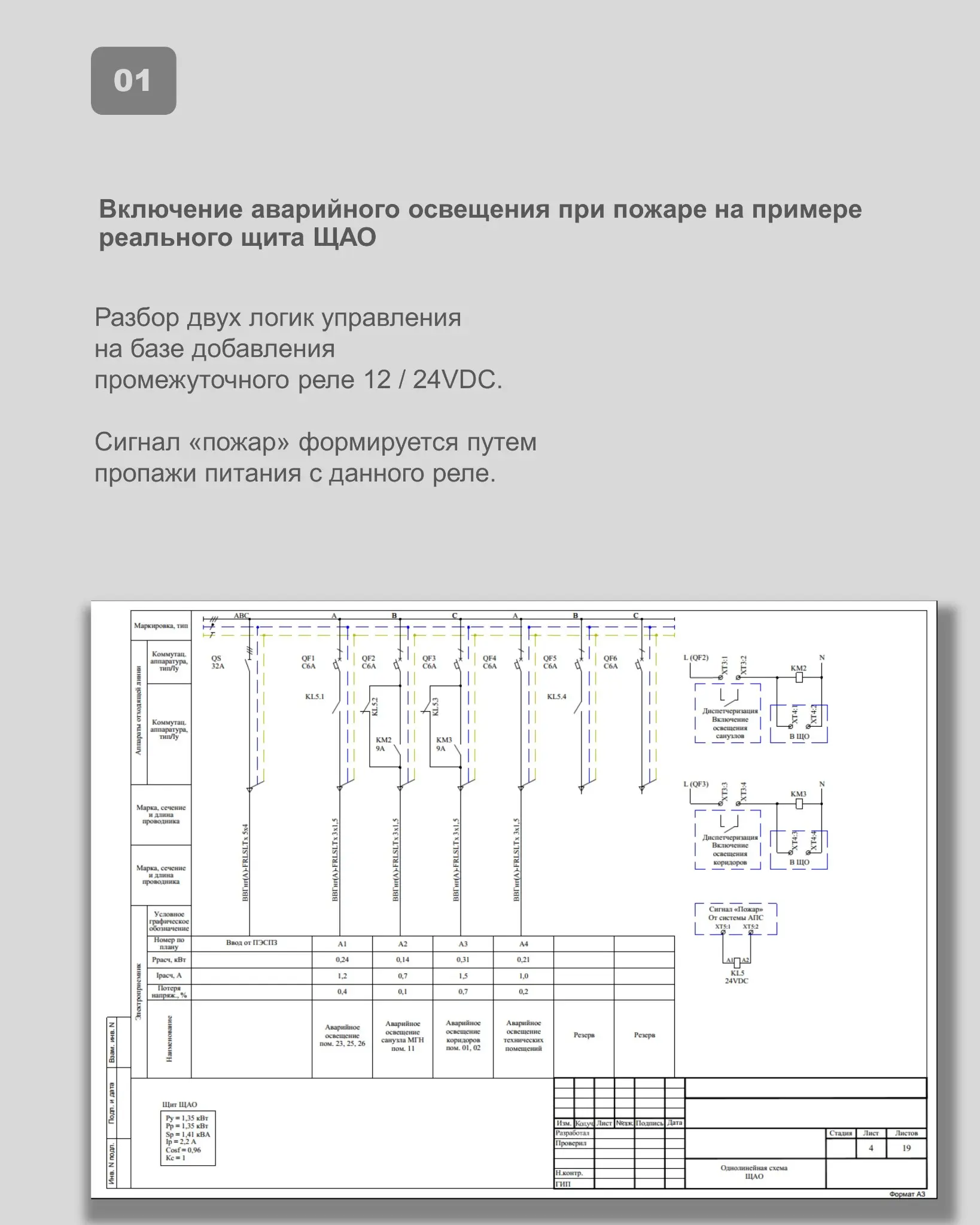

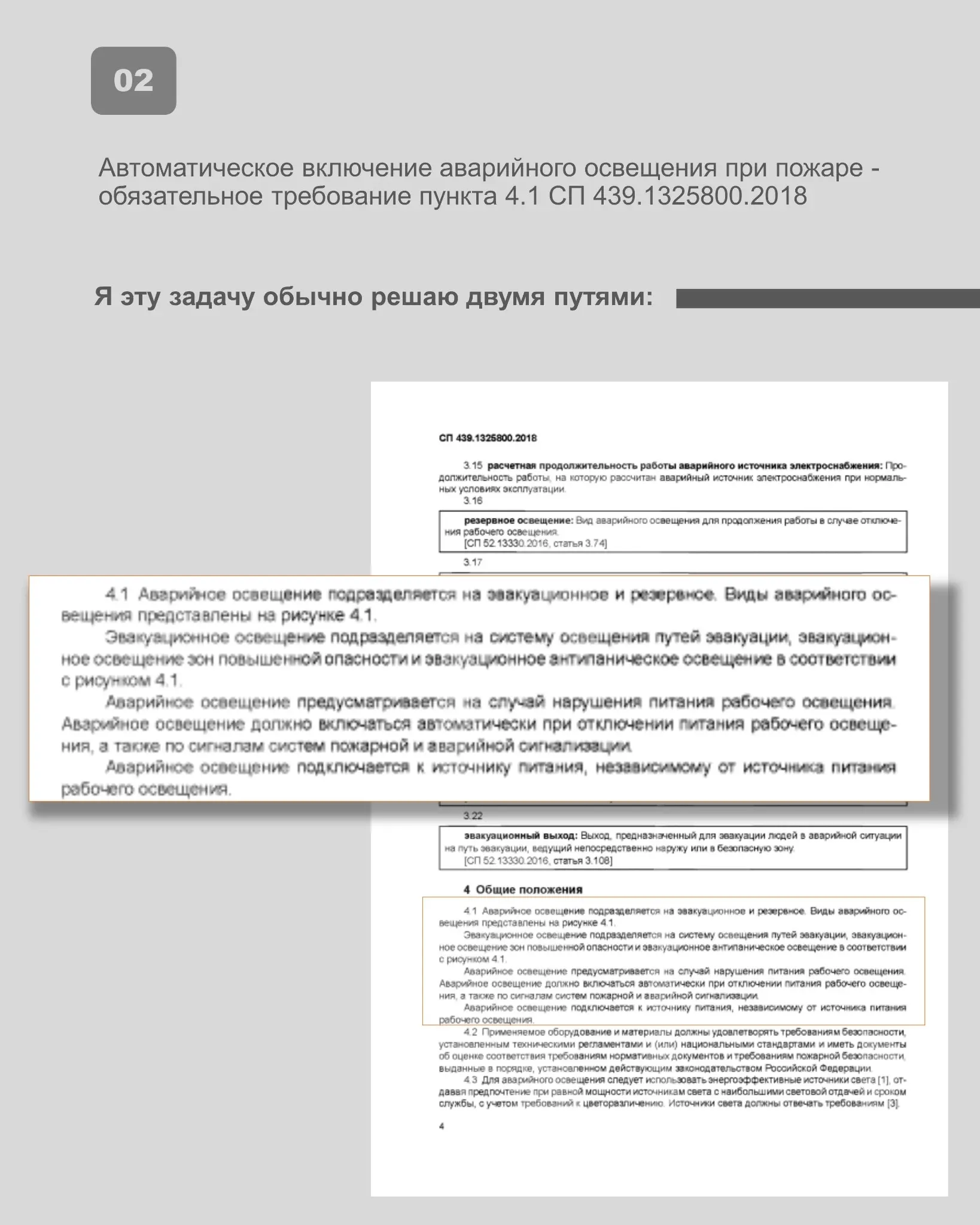

Отдельная головная боль - автоматическое включение аварийного освещения при пожаре, как того требует пункт 4.1 СП 439.1325800.2018. Я эту задачу обычно решаю двумя путями, с добавлением в схему промежуточного реле на 12 или 24 VDC, завязанного на пожарную сигнализацию. При этом сигнал «пожар» формируется путем пропажи питания с данного реле:

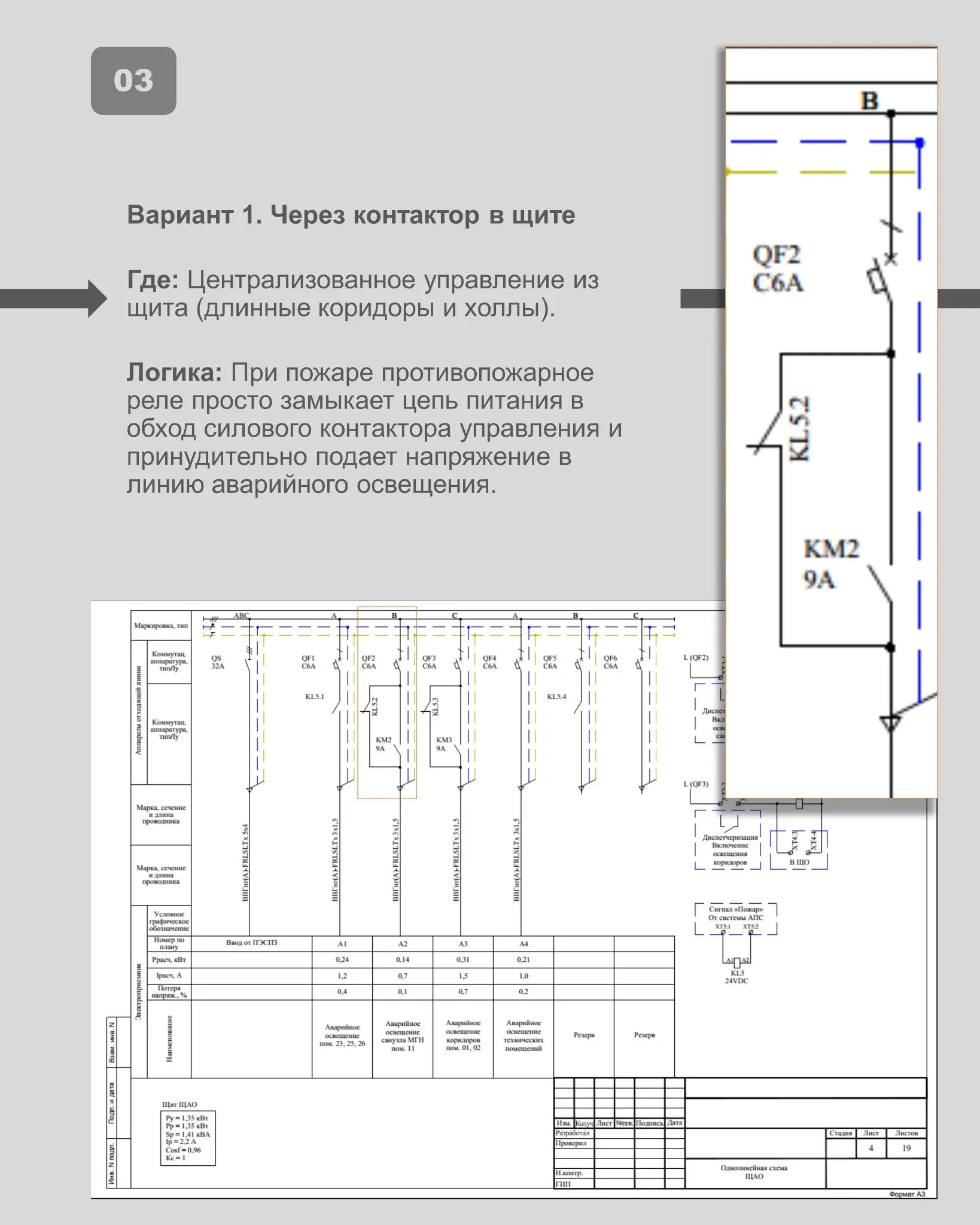

Вариант 1. Через дополнительную цепь управления Подходит для централизованного управления (например, в длинных коридорах и холлах). При пожаре противопожарное реле просто замыкает цепь питания в обход силового контактора и принудительно подает напряжение в линию

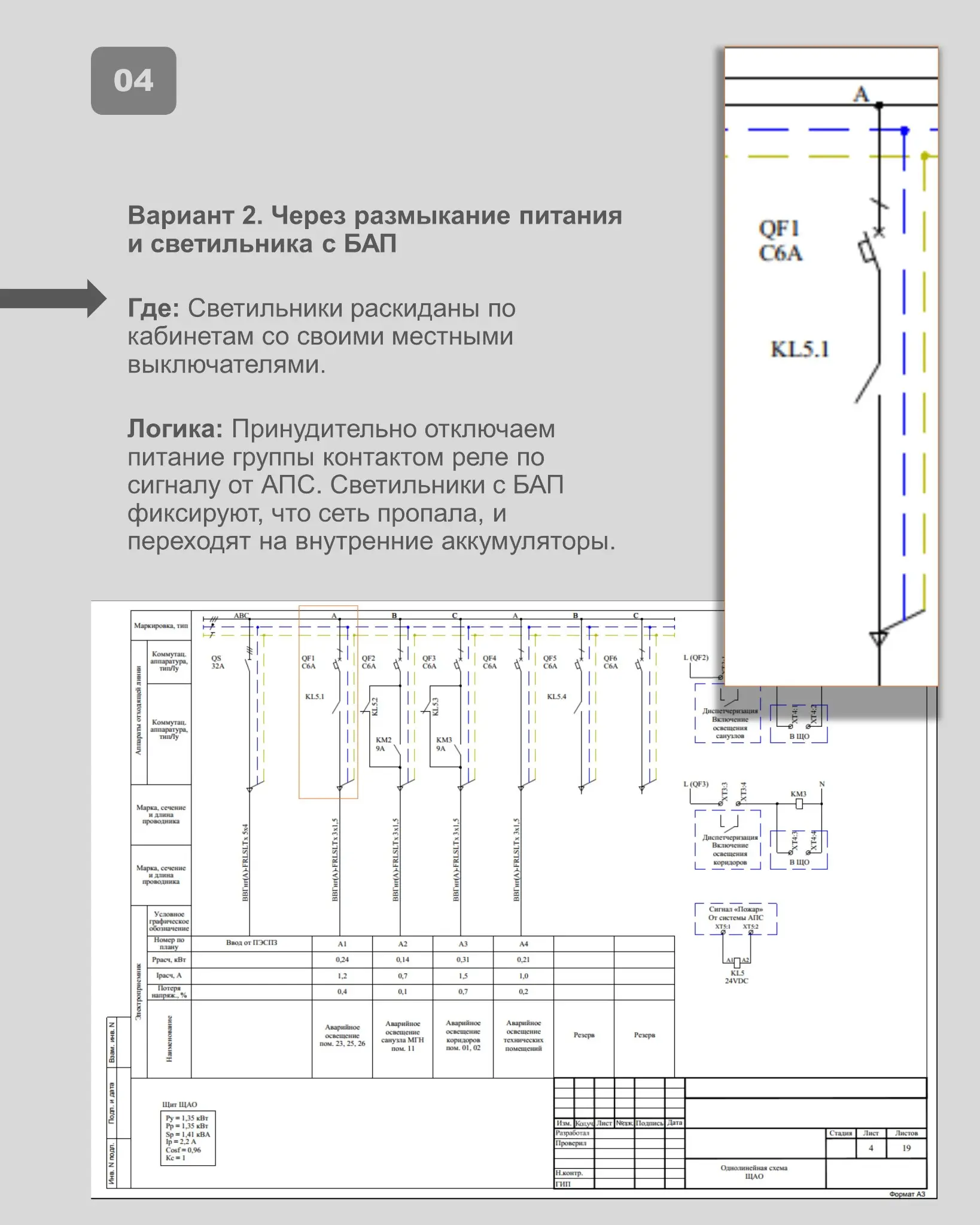

Вариант 2. Через размыкания питания и светильников с БАП Когда светильники раскиданы по кабинетам и у каждого свой местный выключатель, «поймать» фазу автоматикой сложно. Проще принудительно отключить питание конкретной группы в щите по сигналу от АПС. В этот момент светильники с блоками аварийного питания (БАП) переходят на внутренние аккумуляторы.

Главное схеме с БАП - не забыть про световой поток. Напрямую от сети и от встроенной батареи светильник выдает разное количество люмен. Если не просчитать этот момент заранее, то схема на бумаге сработает, а по факту освещенности на путях эвакуации не будет хватать до нормированной. Приходится либо изначально закладывать светильники помощнее, либо доставлять дополнительные аварийные точки.

А как вы учитываете включение аварийного освещения при пожаре в своих проектах? Делитесь опытом в комментариях #проектирование #аварийноеосвещение #электрика #гост
