Продолжаем тему вентиляции. За основу возьмём два стандарта фильтрации:

· G (G1–G4) — грубая очистка по стандарту EN 779. Ловят крупную пыль и волокна. Именно они стоят в 90% шкафных вентиляторов. (Формально EN 779 заменён на ISO 16890, но производители до сих пор используют G-классы для совместимости). · H (H13–H14) — высокоэффективные HEPA-фильтры по стандарту EN 1822. Ловят микронные частицы с эффективностью 99,95% и выше.

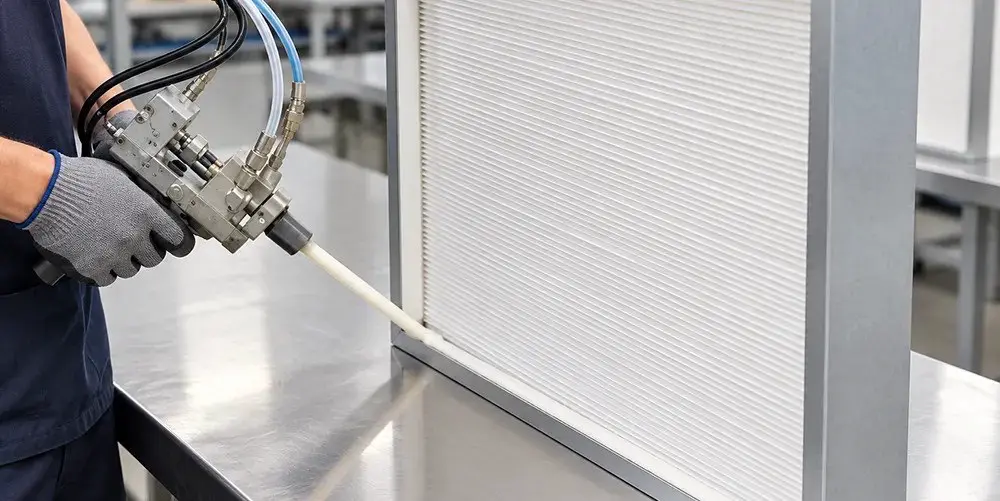

1. HEPA (Класс H): когда нужна стерильность Тяжёлая артиллерия для микроэлектроники и защиты от токопроводящей пыли. Минус: высокое сопротивление (150–300 Па). Обычный вентилятор его не продавит. Нужен мощный мотор и обязательный предфильтр (G3/G4).

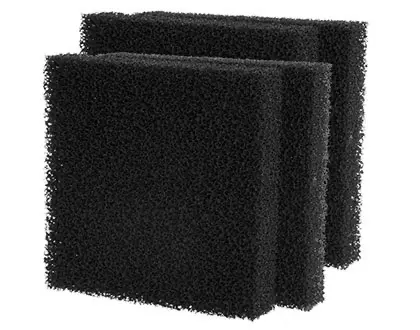

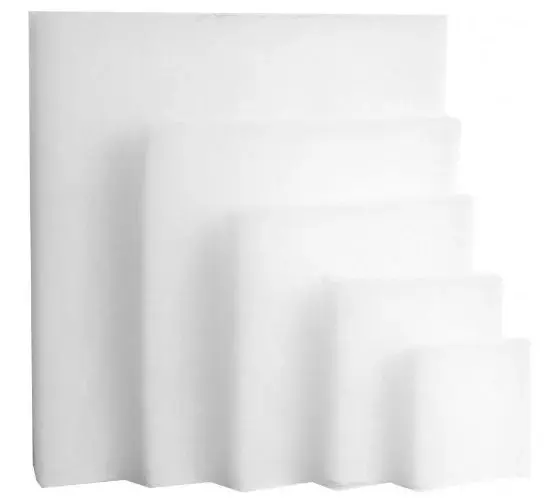

2. FT и PPU — материалы класса G3/G4 Это не отдельные классы очистки, а разные материалы фильтрующих матов. Оба обеспечивают класс G3/G4, разница в исполнении: · FT (полиэфир): одноразовые маты. Дешёвые, сопротивление всего 20–50 Па. · PPU (пенополиуретан): многоразовый вариант. Его можно промывать и ставить обратно. Сопротивление 20–70 Па.

Кейс из практики: Клиент запросил фильтр-вентилятор для уличного шкафа со степенью защиты IP65. Пришлось объяснять базовую физику: фильтрующий вентилятор и IP65 — понятия несовместимые. Почему? Вентилятор по определению гоняет воздух. А любой фильтр (даже G4) — это сетка с порами. Воздух через неё проходит, значит, влага и мелкая пыль тоже. Степень IP65 подразумевает полную защиту от пыли и защиту от струй воды — то есть герметичность. Поставив фильтр-вентилятор, вы прорезаете в герметичном шкафу «дыру» для воздуха.

Как мы решили задачу: если нужен IP65 — конвекция воздухом отменяется. Мы предложили клиенту теплообменник (два изолированных контура, воздух не смешивается) или кондиционер. Оба варианта сохраняют герметичность шкафа.

Мораль: Если в ТЗ написано «IP65 + вентиляция» — это не задача, а физическое противоречие. Решается только сменой типа охлаждения. Всегда проверяйте, на какой стандарт ссылается производитель, и не путайте защиту самого вентилятора (IP54/55) с защитой шкафа.

Какой наименьший класс фильтрации вы реально применяете в шкафах на улице ? 👇️ #HVAC #Engineering #EnclosureCooling #Filtration #HEPA #FilterFan #ThermalManagement #ISO16890 #EN1822 #IP65
