Аэростатические направляющие: физика прецизионного движения и инженерный компромис.

В высокоточном оборудовании традиционные направляющие качения достигли предела своих возможностей. Шариковые и роликовые каретки неизбежно создают микровибрации, обкатывая неровности поверхности и передавая их на инструмент. Альтернатива, существующая десятилетиями, но лишь недавно вышедшая из лабораторий, — аэростатические направляющие.

Принцип действия и физические основы

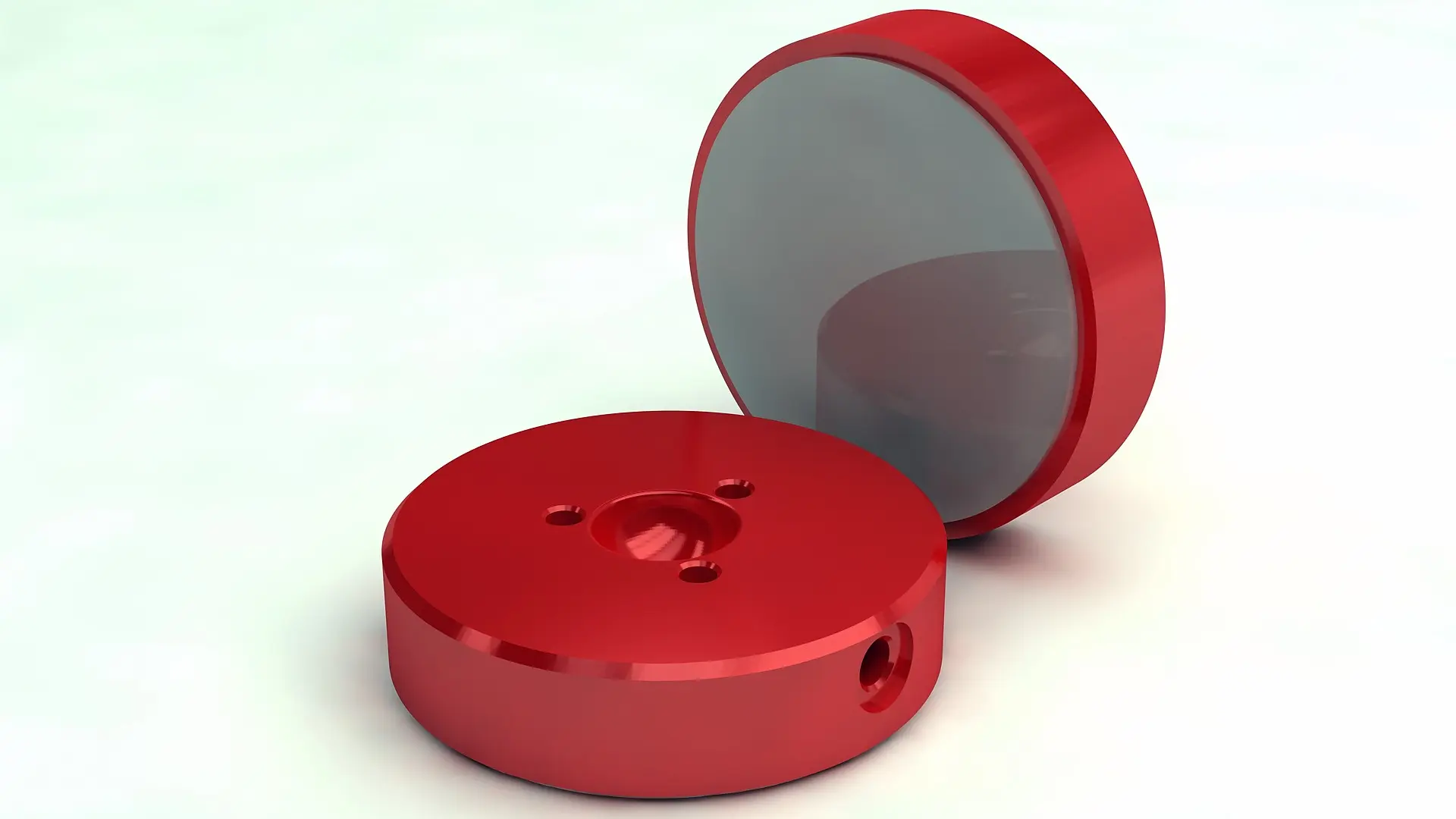

Аэростатический подшипник создает между движущейся частью и основанием тончайший слой сжатого воздуха. Воздух подается через отверстия или пористый материал, равномерно распределяющий поток. Каретка парит над направляющей с зазором 5–10 микрон. В аэростатике нет обкатывания неровностей: несущая способность создается интегральным давлением воздуха. Локальные микронеровности не возбуждают колебаний каретки, так как поле давления воспринимает лишь усредненный профиль. Это дает беспрецедентную плавность хода.

В сравнении с гидростатикой: масло несжимаемо и жестко, но вязко и требует рециркуляции. Воздух экологичен, не требует возврата и не создает сопротивления сдвигу.

Энергетическая эффективность и ресурс

Расход воздуха невелик: для опоры 50 мм — 1–1,5 л/мин при 4–6 бар. Отсутствие контакта означает отсутствие износа. Традиционные подшипники ограничены усталостью материалов, а здесь ресурс практически бесконечен при чистоте воздуха.

Жесткость как предмет дискуссии

Сжимаемость воздуха ограничивает жесткость, но современные исследования показывают: при использовании пористых ограничителей и вакуумного нагружения жесткость сопоставима с механическими аналогами. Система самостабилизируется: при росте нагрузки зазор уменьшается, давление растет, жесткость увеличивается.

Компромисс: для высокой жесткости требуются большие габариты, чем у роликовых кареток.

Конструктивные особенности

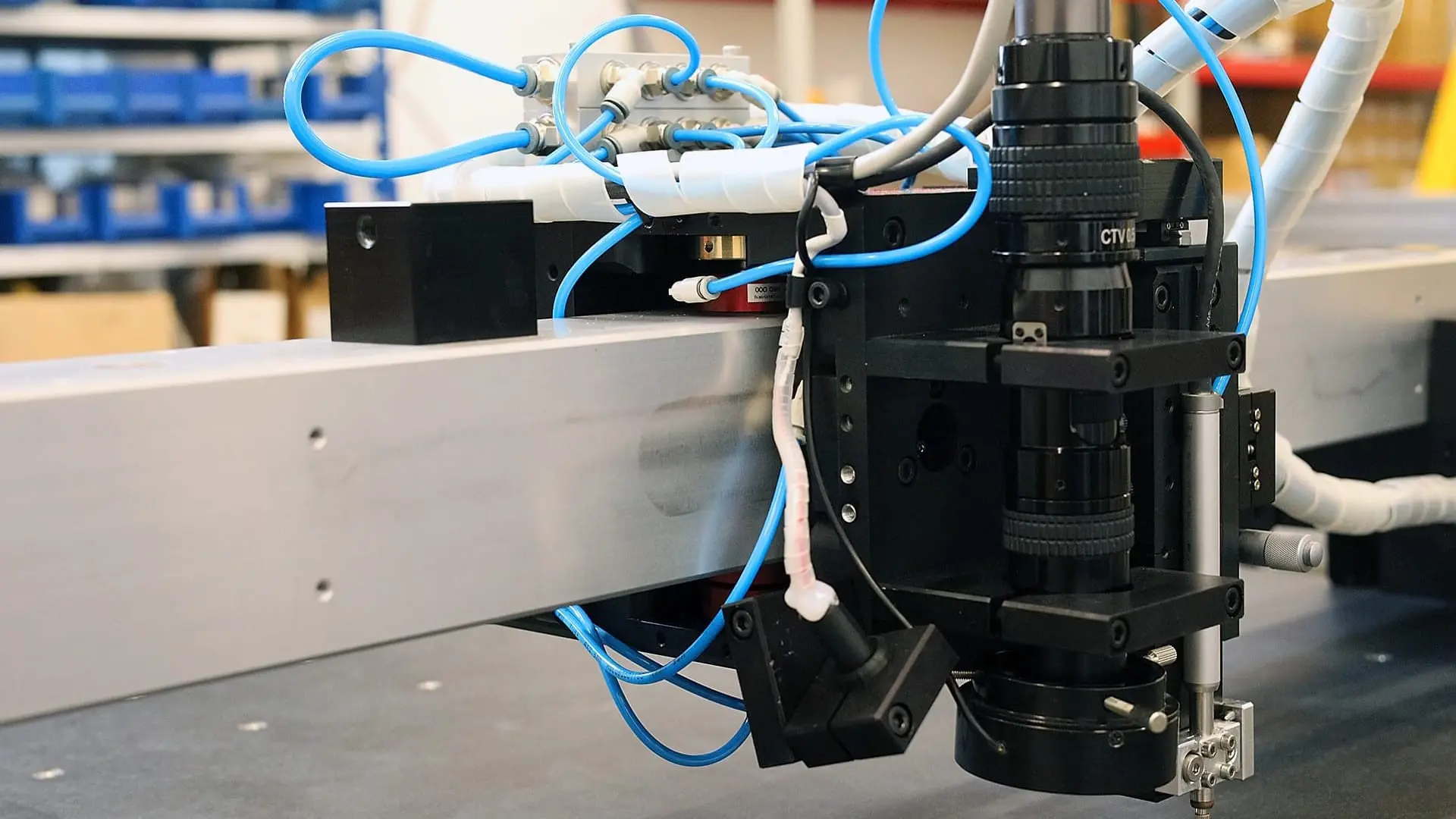

Аэростатический подшипник ограничивает перемещение только в одном направлении. Для полной фиксации нужна система опор под углом. Применяются два подхода: противонаправленные опоры с предварительным нагружением и аэромагнитные системы, где прижим обеспечивают магниты, а разгрузку — воздух. Второй подход эффективен для вертикальных компоновок.

Материаловедческий аспект

Гранит — эталон по жесткости и термостабильности, но тяжел и инерционен. Габбро-диабаз близок по свойствам с лучшим соотношением жесткости и массы. Алюминий с анодированием — современная альтернатива: он быстрее выходит на температурный режим, а оптические энкодеры компенсируют деформации. Это дает легкие быстроразгоняемые системы. Нержавеющие сплавы применяются в чистых помещениях и медицине.

Живучесть и аварийные режимы

При аварийном контакте в пористых подшипниках из графита или керамики изнашивается сам подшипник, а направляющая сохраняется. Это отличает аэростатику от гидростатики с риском задиров и от подшипников качения с фатальным разрушением.

Перспективы развития

Исследования сосредоточены на подавлении микровибраций от сжимаемости воздуха, оптимизации пористых структур и интеграции в компактные станки. Аэростатика перестает быть экзотикой и становится инженерным инструментом там, где нужны нанометровая точность и отсутствие износа: оптика, прецизионные станки, производство полупроводников.
